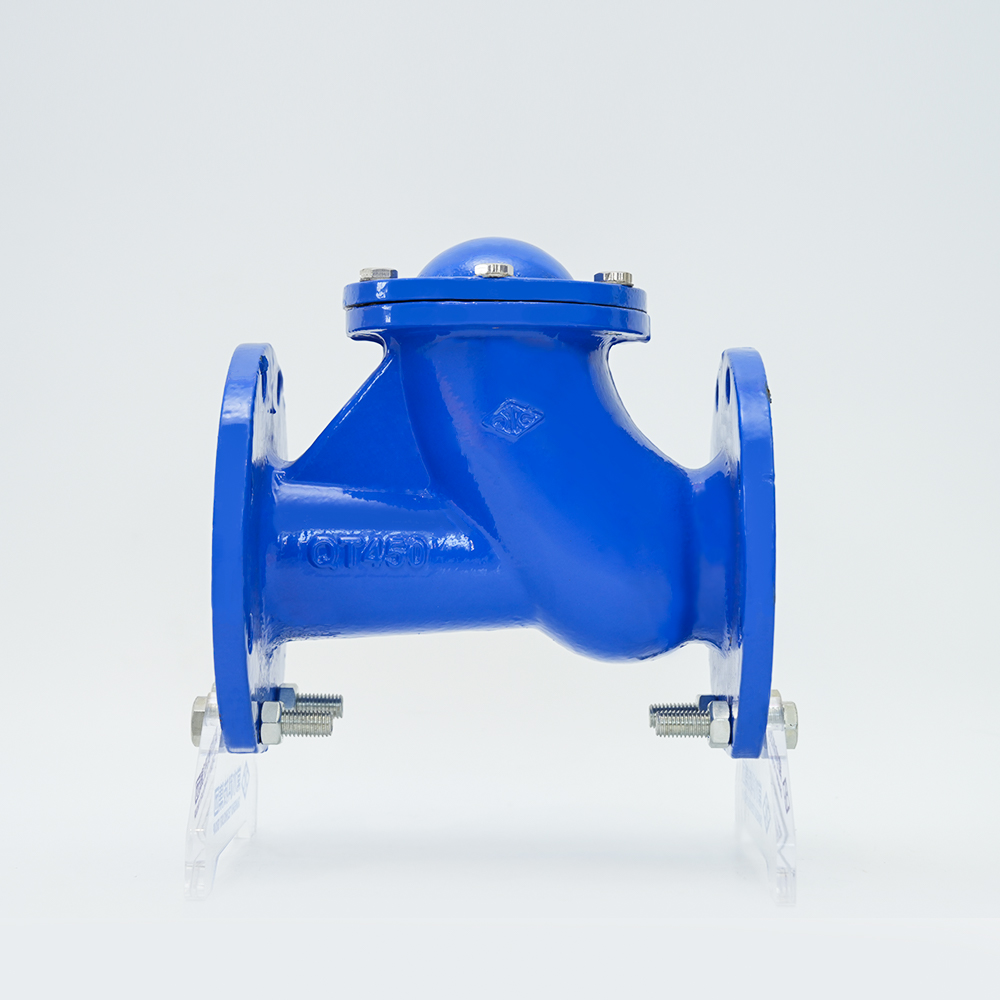

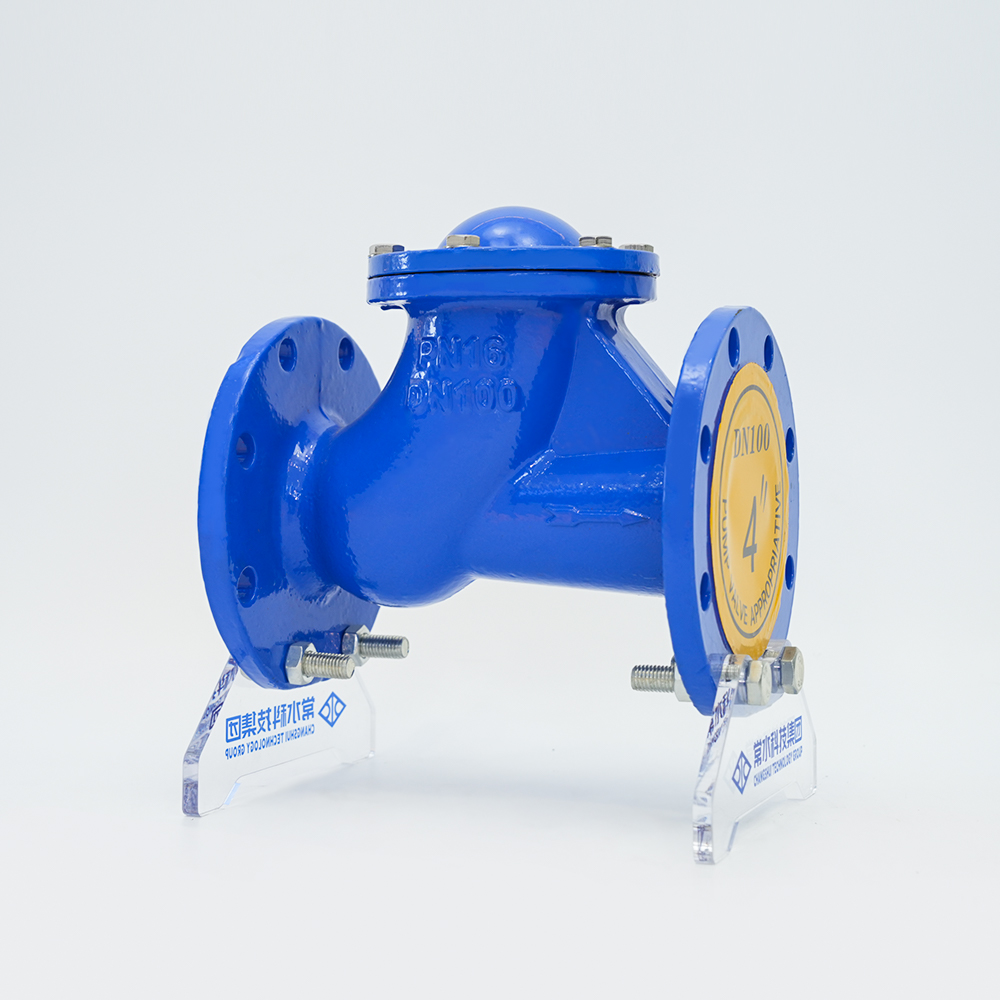

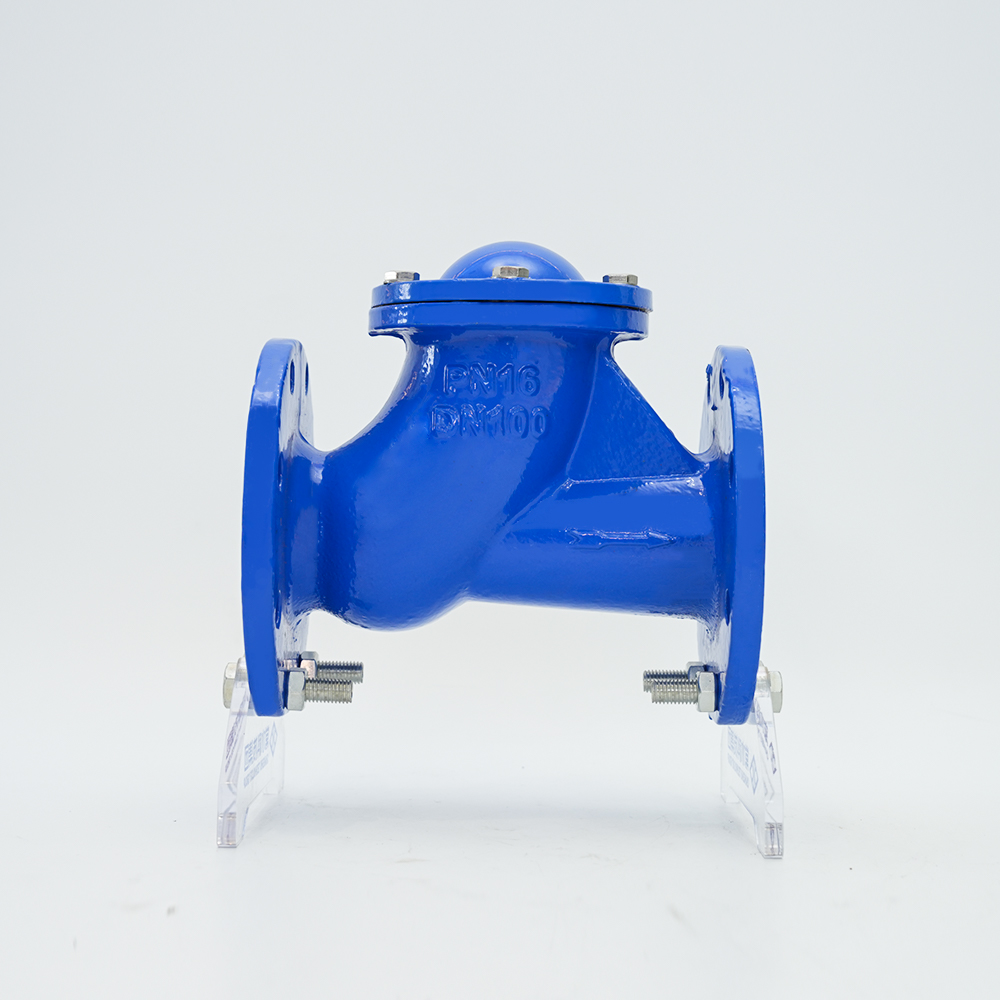

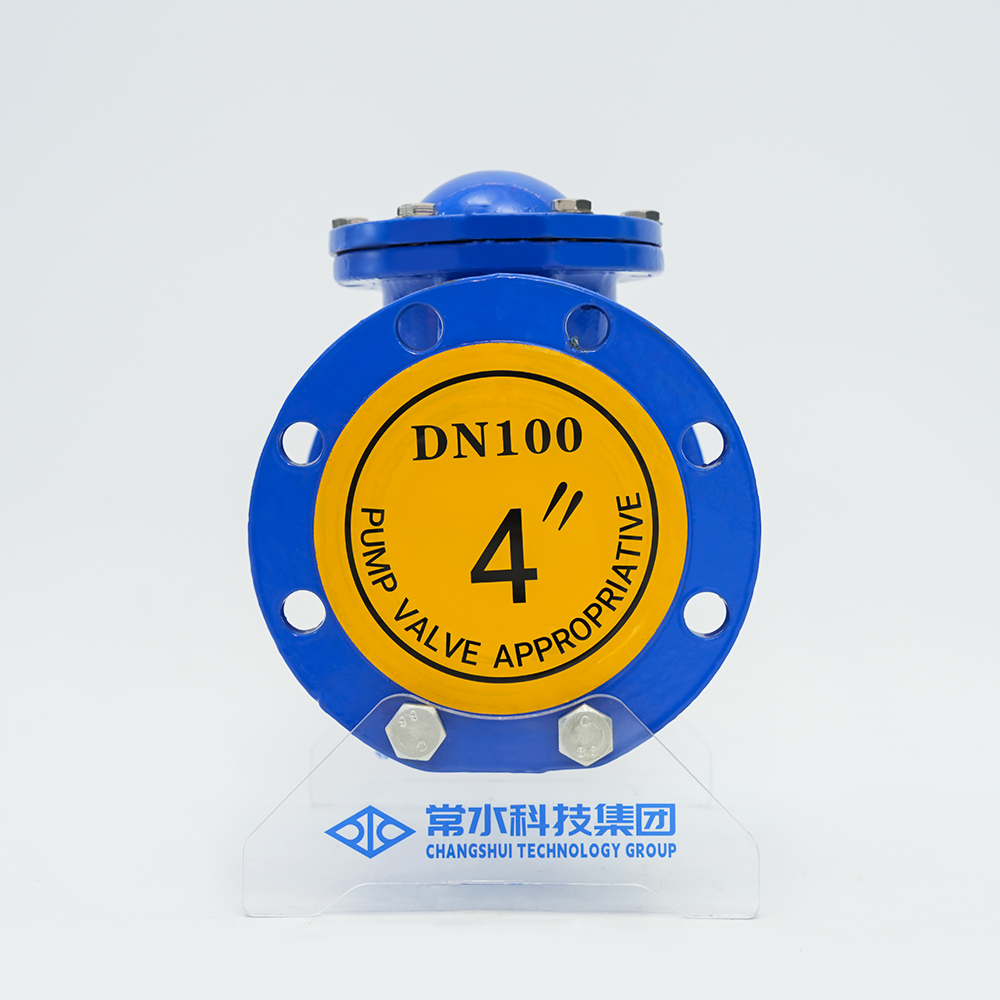

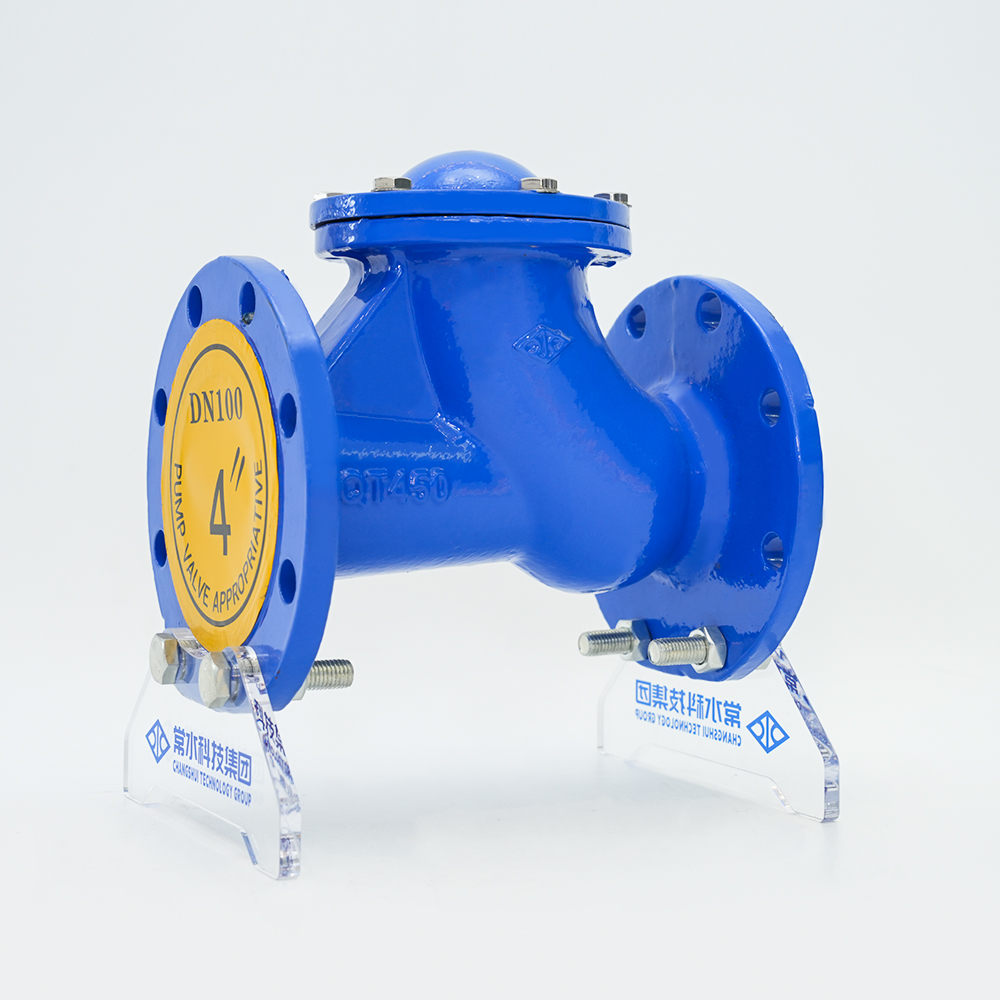

볼 체크 밸브는 유체 매체의 역류를 방지하는 데 사용되며 일반적으로 유체가 한 방향으로만 흐르고 파이프라인 압력이 역류하는 것을 방지하기 위해 파이프라인 시스템에 설치됩니다. 볼 체크 밸브의 주요 구성 요소는 볼이며 밸브 내부에서 자유롭게 회전할 수 있습니다. 볼의 한쪽 끝 씰은 일반적으로 밸브 시트의 씰링 링과 밀착되어 밸브가 닫힐 때 누출이 없는지 확인합니다. 유체 매체가 파이프라인을 따라 정상일 때 흐를 때 볼은 유체 압력에 의해 밀려 밸브 시트의 밀봉 링에서 볼이 분리됩니다. 밸브는 열려 있고 유체는 자유롭게 흐를 수 있습니다. 그러나 유체가 역류하려고 하면 볼의 무게와 매체의 압력으로 인해 볼의 실링 단면에 있는 밸브 시트의 실링 링이 단단히 고정될 때까지 볼이 자동으로 회전하여 매체가 역류하는 것을 방지합니다. 이런 방식으로 볼 체크 밸브가 자동으로 닫혀 매체의 역류를 방지합니다.
언어
설명
| 본체 재질 | 구상흑연주철 |
| 모델 | HQ41X-16Q |
| 사양 | DN50-300 |
| 공칭 압력 | 1.0/1.6/2.5Mpa |
| 작동 온도 | 0~80°C |
| 적용 가능한 매체 | 물 |
| 디자인 표준 | GB/24924-2016 |
제품개요
볼 체크 밸브는 고무로 덮인 롤링 볼을 밸브 디스크로 사용합니다. 매체의 작용에 따라 밸브 본체의 일체형 슬라이드를 위아래로 굴려 밸브를 열거 나 닫을 수 있습니다. 밀봉 성능이 좋고 수격 현상이 발생하지 않습니다. 밸브 본체는 유속이 크고 저항이 작은 완전 수류 채널을 채택합니다. 스윙형에 비해 헤드 손실이 50% 적습니다. 수평 또는 수직으로 설치할 수 있습니다. 냉수, 온수, 산업 및 가정용 하수관 네트워크에 사용할 수 있으며 수중 하수 펌프에 더 적합합니다. 온도 0-80℃. 역류 및 수격 현상을 방지하여 펌프가 손상되는 것을 방지하기 위해 워터 펌프의 물 배출구에 설치할 수 있습니다.
제품 기능
1. 밸브 디스크가 빠르게 닫히고 수격 현상의 압력이 작습니다.
2. 수평 및 수직 파이프라인을 모두 사용할 수 있으며 설치가 쉽습니다.
3. 흐름 채널이 매끄럽고 유체 저항이 작습니다.
4. 민감한 작용과 우수한 밀봉 성능;
5. 밸브 디스크 스트로크가 짧고 밸브 폐쇄 충격이 작습니다.
6. 전체 구조, 간단하고 컴팩트하며 아름다운 외관;
7. 긴 수명과 높은 신뢰성.
주요 부품 재질
| 일련번호 | 주요 부분 | 소재 |
| 1 | 밸브 본체 | QT450 |
| 2 | 공 | 고무 어셈블리 |
| 3 | 보닛 | QT450 |
| 4 | 물개 | 니트릴 고무 |
| 5 | 패스너 | 표준 |
제품 기술적인 매개변수
| 사양(DN) | 50 | 65 | 80 | 100 | 125 | 150 | |
| 밸브 길이(mm) | 204 | 217 | 240 | 290 | 328 | 395 | |
| 밸브 높이(mm) | 184 | 210 | 245 | 280 | 335 | 360 | |
| 테스트 압력 (MPa) | 주택 | 1.5-2.4 | |||||
| 인감 | 1.1-1.76 | ||||||
| 공칭압력(MPa) | 1.0-1.6 | ||||||
| 적용온도 | 0-80℃ | ||||||
| 적용 가능한 매체 | 물 및 약한 부식성 유체 | ||||||

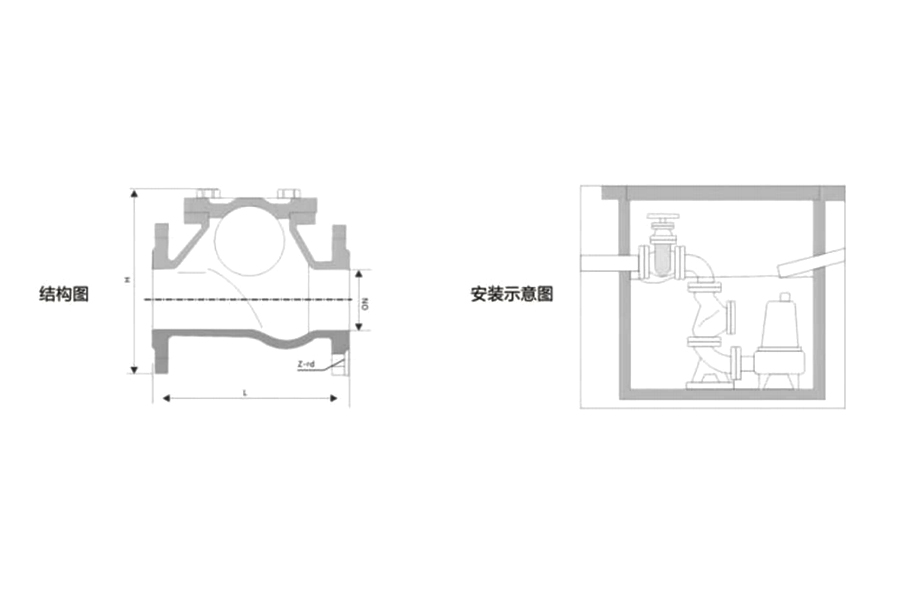

설치 다이어그램
