고무 플랩 체크 밸브는 주로 밸브 본체, 밸브 커버 및 고무 플랩의 주요 부품으로 구성됩니다. 고무는 연성 철 플랩으로 만들어졌으며 EPDM 또는 니트릴 고무로 라이닝되었습니다. 수명이 길고 잔해물이 쌓이기 쉽지 않습니다. 유지 관리가 쉽습니다. 이 밸브는 급수 및 배수 시스템에 적합합니다. 워터펌프 출구에 설치하여 역류 및 수격 현상을 방지하여 펌프 밸브가 손상되는 것을 방지할 수 있습니다. 또한 수영장 물이 수계로 역류하는 것을 방지하기 위해 입구 및 출구 수도관의 우회관에 설치할 수도 있습니다.
언어
설명
| 본체 재질 | 구상흑연주철 |
| 모델 | H44X-16Q |
| 사양 | DN40-600 |
| 공칭 압력 | 1.0/1.6/2.5Mpa |
| 작동 온도 | 0~80°C |
| 적용 가능한 매체 | 물 |
| 디자인 표준 | GB/24924-2010 |
제품개요
이 밸브는 주로 급수 및 배수 시스템, 소방, 공조, 전기, 건설, 식품, 수처리, 시정, 조선 및 기타 파이프라인의 파이프라인 펌프 출구에서 미디어의 역류를 방지하는 데 사용됩니다. 본 제품의 실링 링은 경사형 설계를 채택하고 있어 닫힘 시간이 짧아 수격 현상을 줄일 수 있습니다. 밸브 디스크는 니트릴 내유성 고무와 고온에서 압착되는 강판으로 구성됩니다. 내식성과 밀봉 성능이 우수합니다. 제품구조가 간단하여 유지, 보수, 운반이 용이합니다.

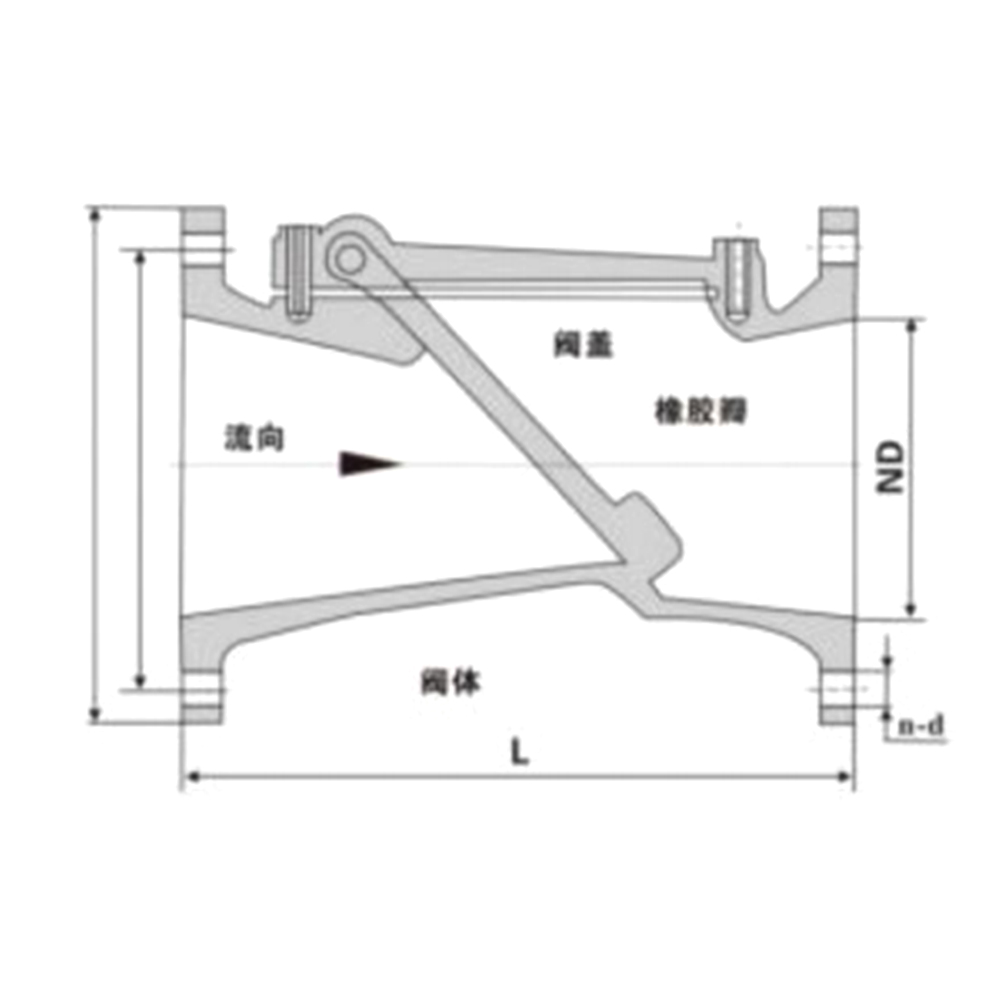

주요 부품 재질
| 일련번호 | 주요 부분 | 소재 |
| 1 | 밸브 본체 | QT450 |
| 2 | 보닛 | QT450 |
| 3 | 밸브 블래더 | 고무 어셈블리 |
| 4 | 개스킷 | 니트릴 고무 |
| 5 | 패스너 | 표준 |
제품 기술적인 매개변수
| 사양(DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 밸브 길이(mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 | |
| 테스트 압력 (MPa) | 주택 | 1.5-2.4 | ||||||||
| 인감 | 1.1-1.76 | |||||||||
| 공칭압력(MPa) | 1.0-1.6 | |||||||||
| 적용온도 | 0-80℃ | |||||||||
| 적용 가능한 매체 | 물 및 약한 부식성 유체 | |||||||||
