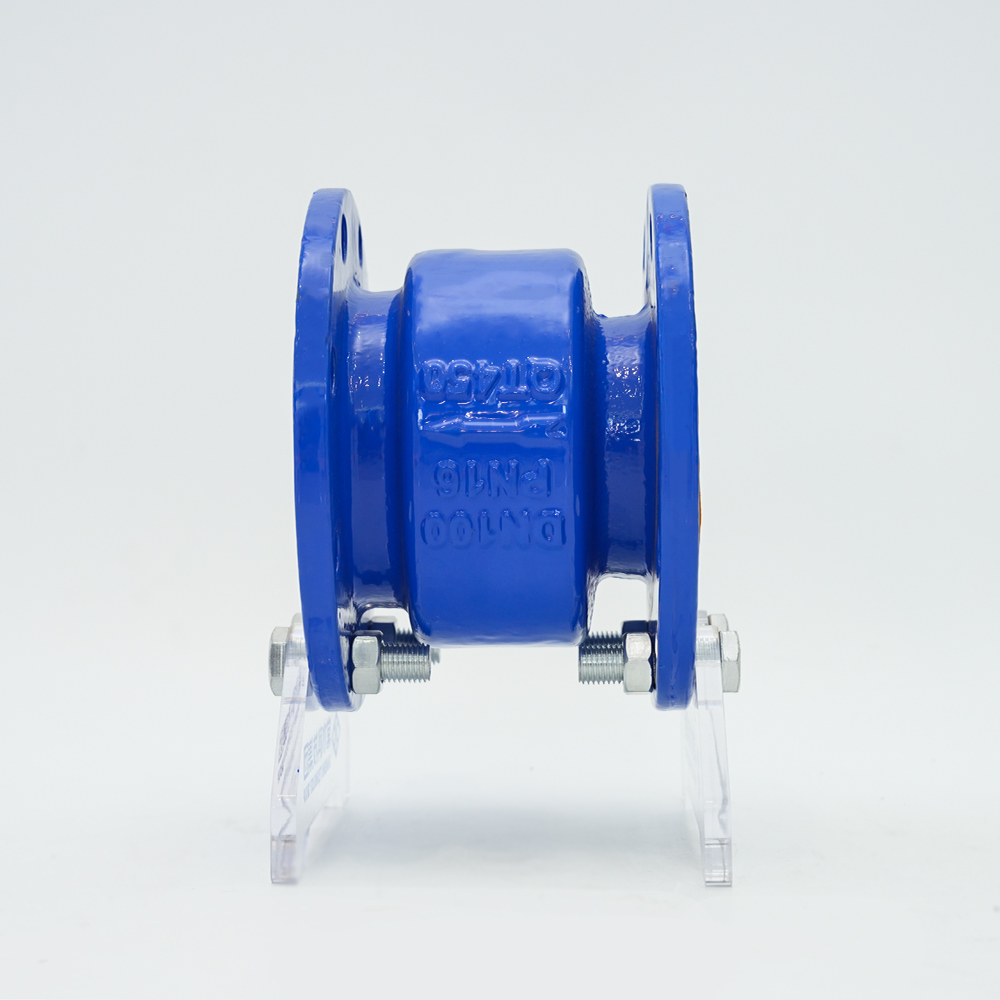

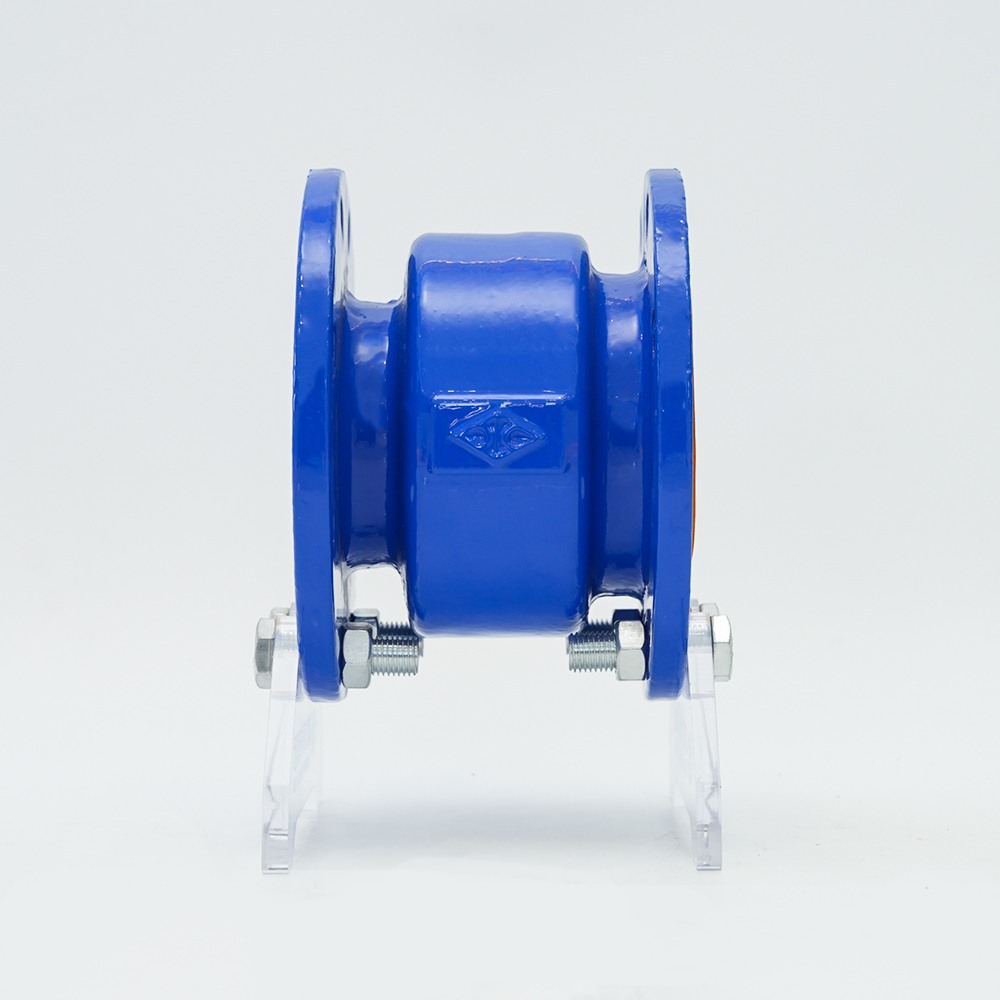

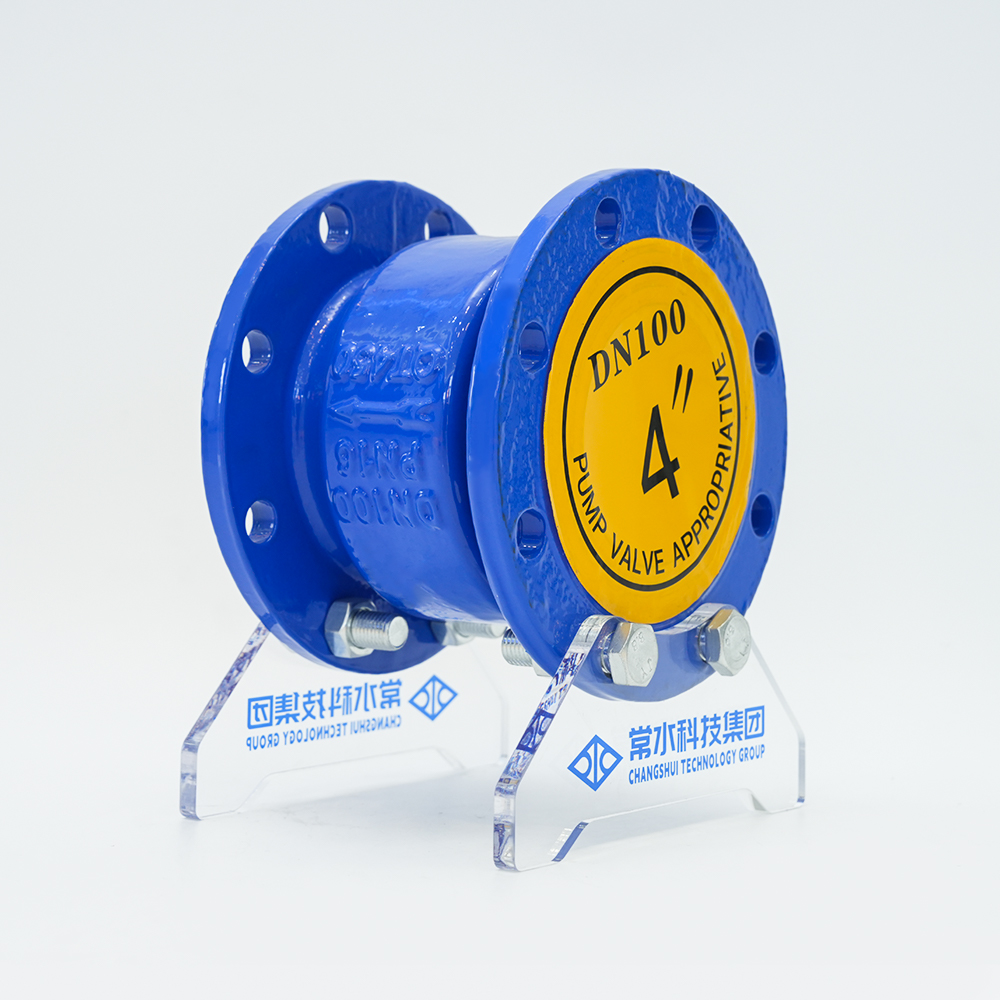

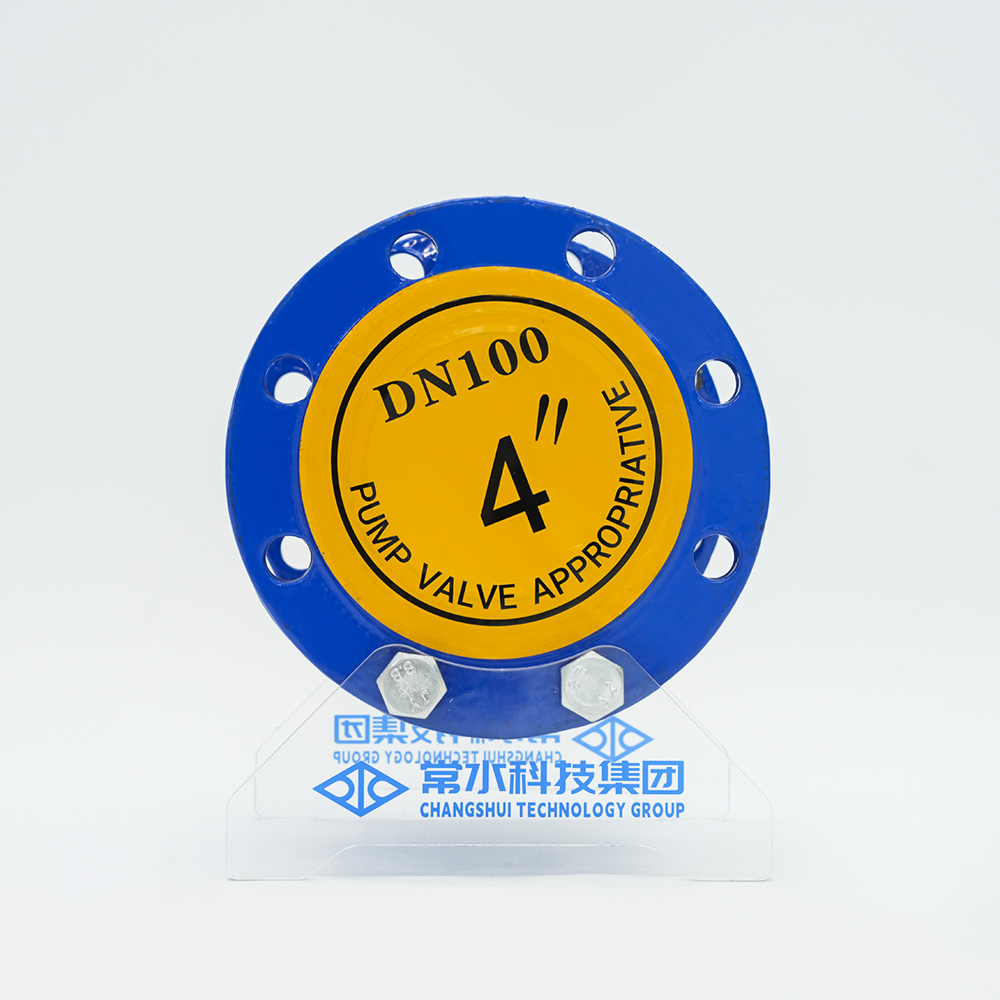

소음기 체크 밸브는 주로 고층 건물의 급수 및 배수 시스템, 소방관 급수 시스템 등에 적합합니다. 이 소음기 체크 밸브는 매체가 역류하여 파괴적인 수격 현상을 일으키는 것을 효과적으로 방지하고 워터 펌프 및 기타 파이프라인 장비를 보호할 수 있습니다. 밸브의 주요 성능 특성은 다음과 같습니다. 1. 이 밸브는 수직 또는 수평으로 설치할 수 있습니다. 밸브를 유연하게 올리고 내릴 수 있으며 작동이 원활하고 소음이 적으며 안전하고 고장이 거의 없습니다. 2. 합리적인 구조와 우수한 밀봉 성능. 3. 내마모성과 긴 수명.
언어
설명
| 본체 재질 | 구상흑연주철 |
| 모델 | HC41X-16Q |
| 사양 | DN40-600 |
| 공칭 압력 | 1.0/1.6/2.5Mpa |
| 작동 온도 | 0~80°C |
| 적용 가능한 매체 | 물 |
| 디자인 표준 | GB/24924-2011 |
제품개요
자동 체크 밸브는 매체 자체의 흐름에 의존하여 밸브 디스크를 자동으로 열고 닫아 매체의 역류를 방지하는 밸브를 말합니다. 체크 밸브, 일방향 밸브, 소음기 체크 밸브, 역류 밸브, 배압 밸브라고도 합니다. . 주요 기능은 매체의 역류를 방지하고, 펌프 및 구동 모터의 역회전을 방지하며, 용기 매체를 배출하는 것입니다. 또한 압력이 시스템 압력보다 높아질 수 있는 보조 시스템을 공급하는 파이프라인에도 사용할 수 있습니다. 미디어의 역류를 방지하기 위해 순수 파이프라인 및 산업, 환경 보호, 수처리, 고층 건물 급수 및 배수 파이프라인에 주로 사용됩니다.
제품특징
밸브 디스크는 입구와 출구 양쪽 끝의 중심축에 의해 안내되어 유연하게 개폐되며 수평 또는 수직으로 설치할 수 있습니다. 밸브 디스크에는 스프링이 장착되어 있으며 빠르게 닫히면 수격 현상을 효과적으로 줄일 수 있으며 밀봉 성능이 좋고 닫을 때 소음이 없습니다. 내마모성과 긴 수명.

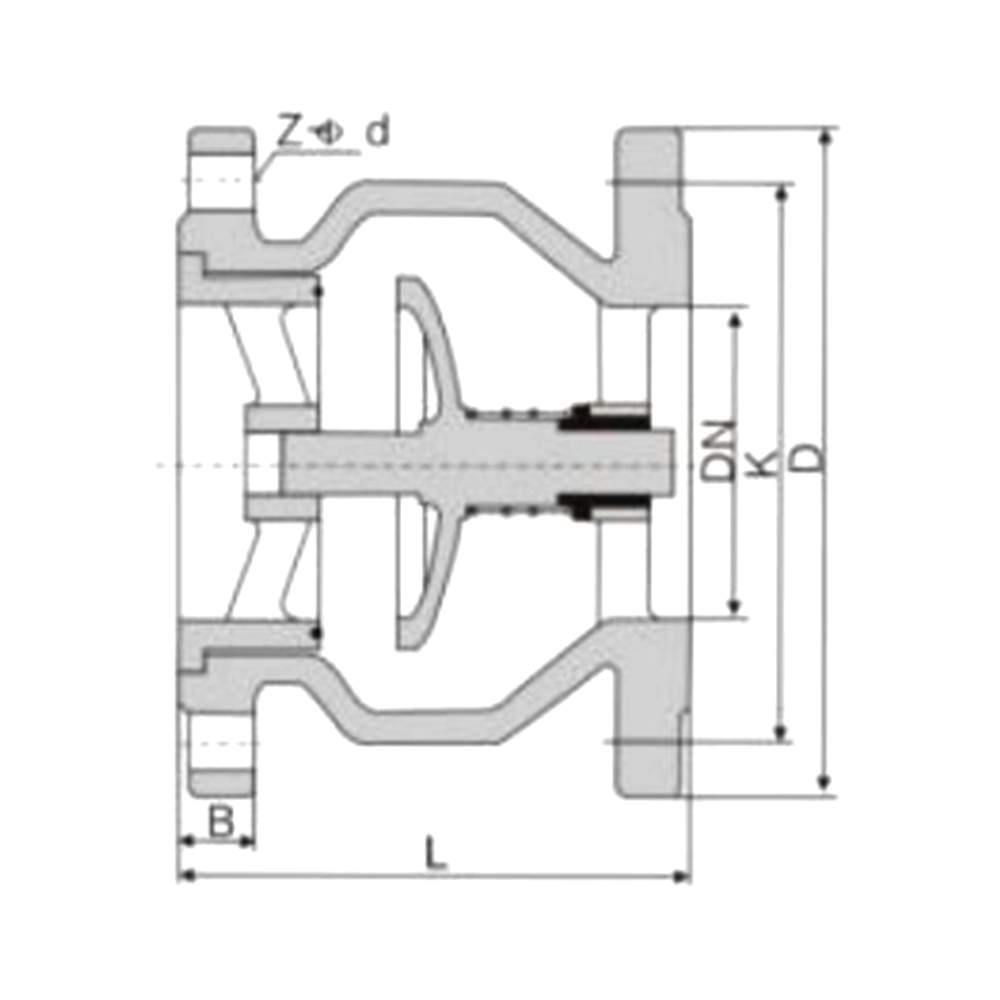

주요 부품 재질
| 일련번호 | 주요 부분 | 소재 |
| 1 | 밸브 본체 | QT450 |
| 2 | 밸브 링 | QT450 |
| 3 | 디스크 | 고무 어셈블리 |
| 4 | 봄 | 스테인레스 스틸 |
| 5 | 줄기 | 2CR13 |
제품 기술적인 매개변수
| 사양(DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 밸브 길이(mm) | 120 | 132 | 150 | 162 | 188 | 207 | 253 | 278 | 310 | 350 | 390 | |
| 테스트 압력 (MPa) | 주택 | 1.5-2.4 | ||||||||||
| 인감 | 1.1-1.76 | |||||||||||
| 공칭압력(MPa) | 1.0-1.6 | |||||||||||
| 적용온도 | 0-80℃ | |||||||||||
| 적용 가능한 매체 | 물 및 약한 부식성 유체 | |||||||||||
