우리 공장에서 생산되는 게이트 밸브는 게이트 플레이트의 전체 고무 코팅을 사용하여 변형 보상을 생성하여 우수한 밀봉 효과를 달성하고 게이트 밸브의 밀봉 불량, 누출 및 녹이라는 일반적인 현상을 극복합니다. 다양한 배관에 설치되어 양방향 차단기로 사용됩니다. 그것은 물 공급 및 배수, 화재 예방, 에어컨, 수처리, 시정, 조선, 전기, 건설 및 식품 제어 유체와 같은 파이프 라인 프로젝트에 널리 사용됩니다.
언어
설명
| 본체 재질 | 구상흑연주철 |
| 모델 | Z41X-16Q |
| 사양 | DN40-1000 |
| 공칭 압력 | 1.0/1.6/2.5Mpa |
| 작동 온도 | 0~80°C |
| 적용 가능한 매체 | 물 |
| 디자인 표준 | GB/24924-2016 |
제품개요

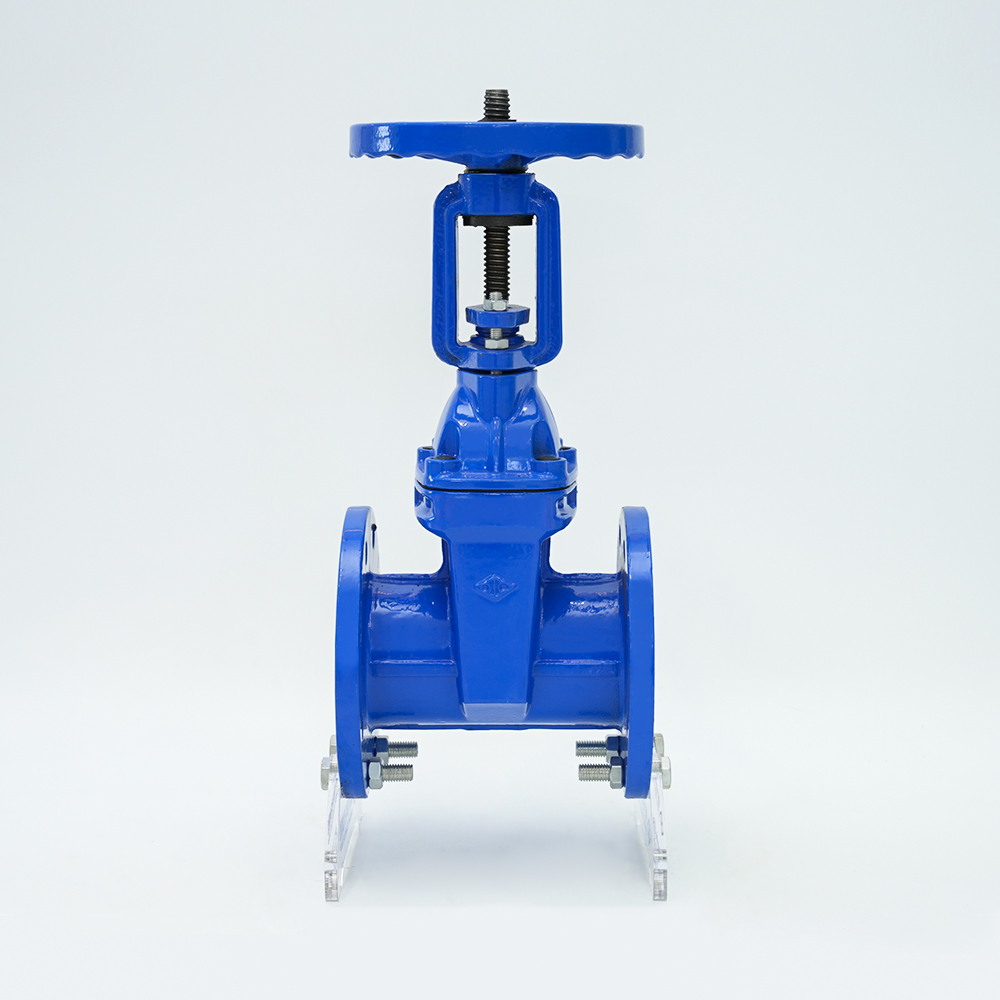

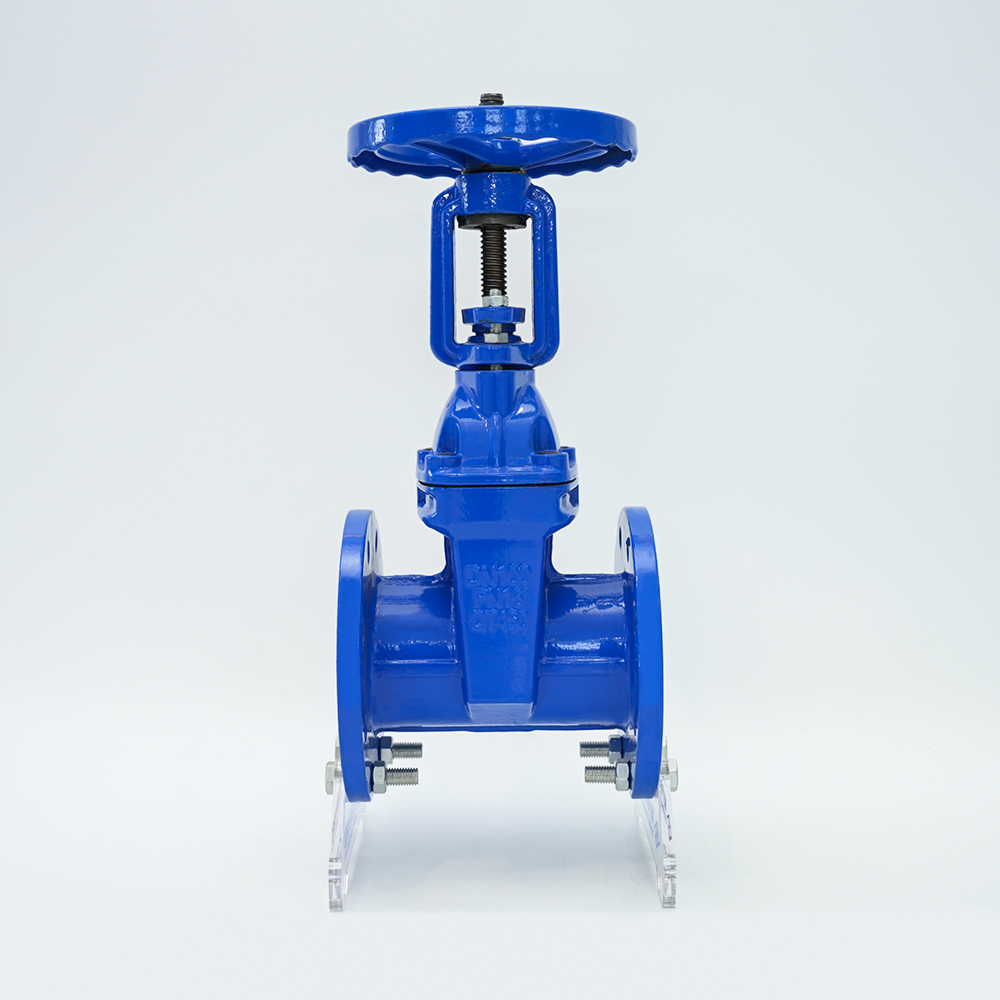

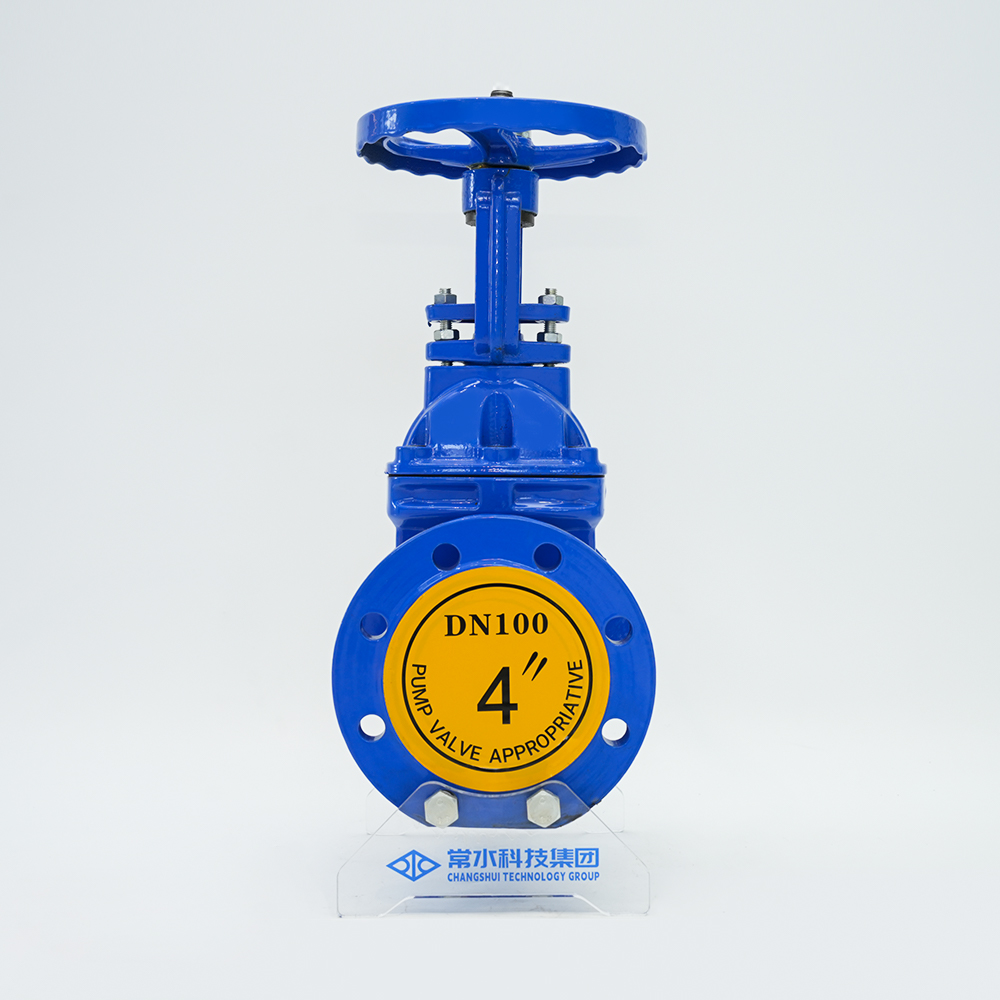

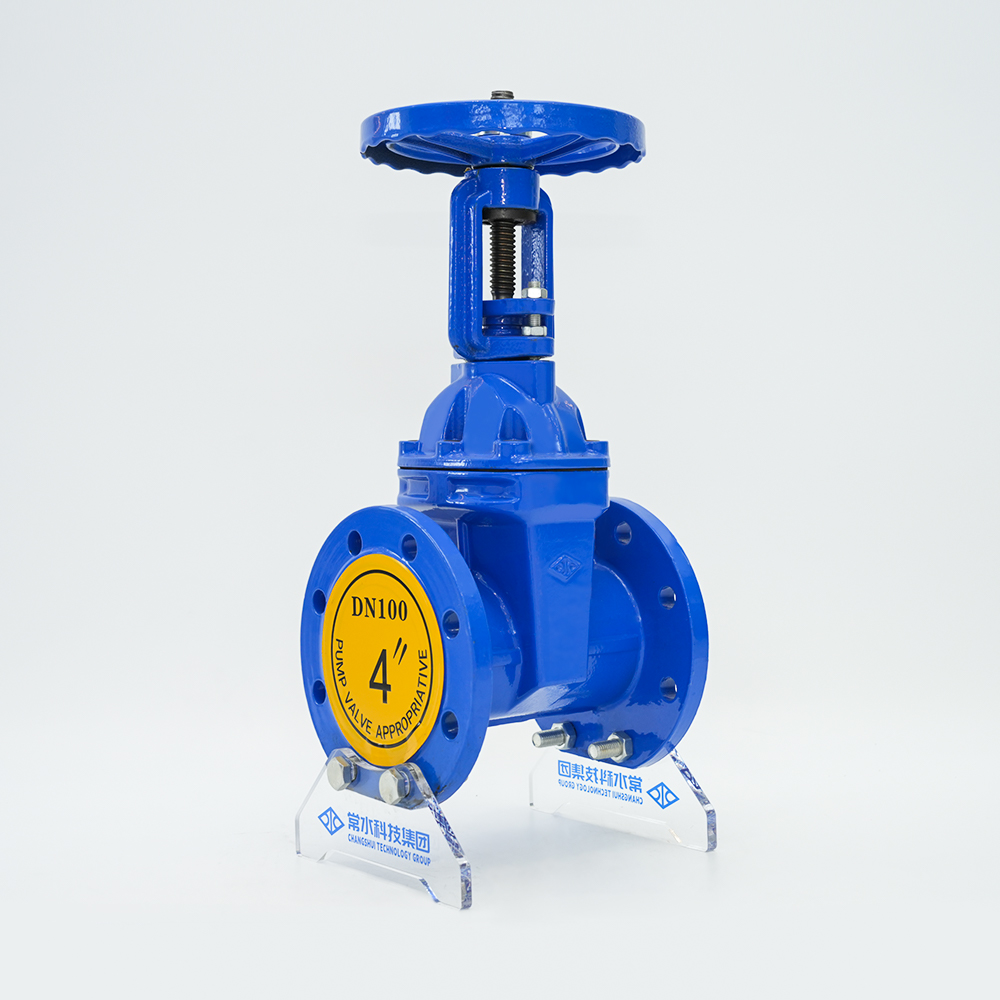

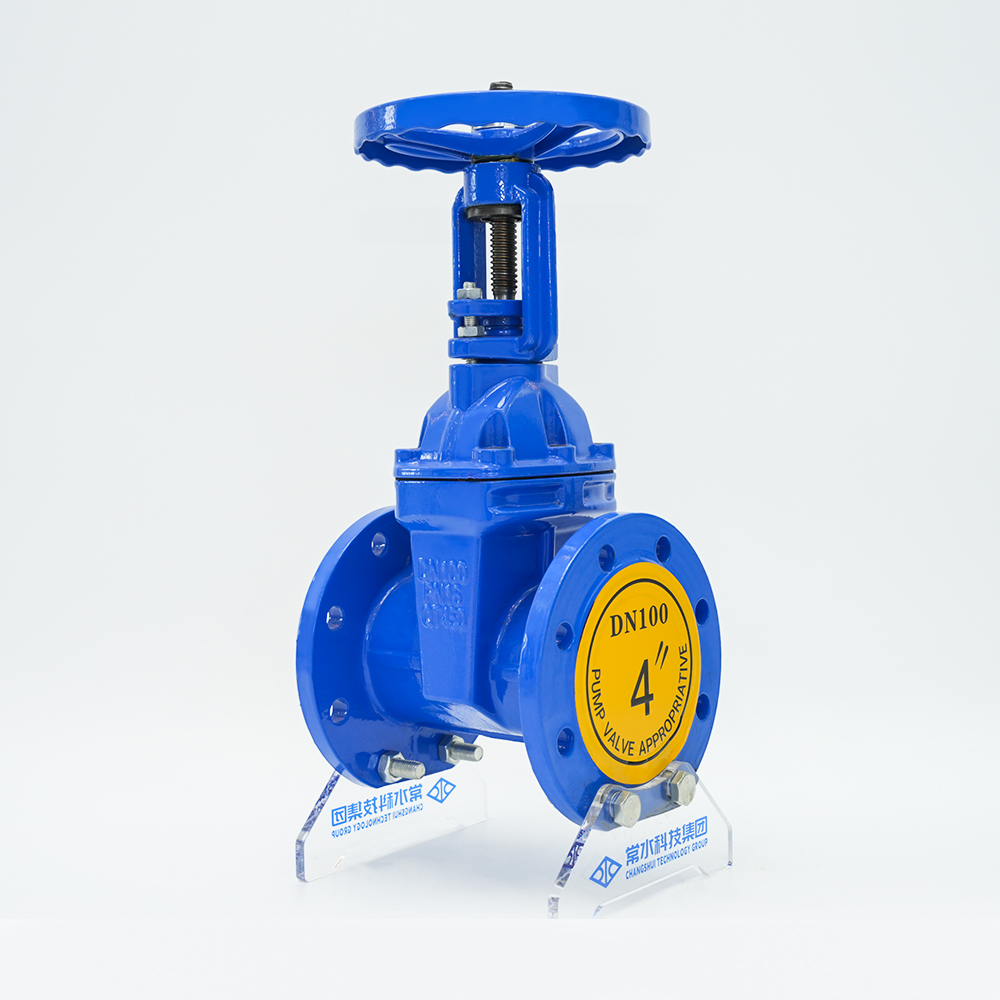

플랜지 라이징 스템 게이트 밸브는 외부 밸브 스템 구조를 채택하고 밸브 스템이 회전하여 축 방향으로 움직입니다. 게이트는 밸브 스템과 함께 위아래로 움직여 열리고 닫히며 밸브 개방을 직접 관찰할 수 있습니다. 이는 급수 및 배수, 화재 예방, 공조, 수처리, 시정, 조선, 전력, 건설 및 식품과 같은 파이프라인 프로젝트에서 유체 파이프라인을 제어 유체로 운반하는 데 널리 사용됩니다.
특징
1. 유체 저항이 작고 밀봉 표면이 매체에 의해 덜 침식되고 침식됩니다.
2. 열고 닫는 데 더 적은 노력이 필요합니다.
3. 매체의 흐름 방향이 제한되지 않고 흐름이 방해받지 않으며 압력이 감소되지 않습니다.
4. 모양이 간단하고 구조 길이가 짧으며 제조 공정이 양호하고 적용 범위가 넓습니다.
제품특징
| 공칭 압력: 1.0-2.5MPa | DN: 50-1200 |
| 작동 온도: 0-80°C | 적용 가능한 매체: 청소/하수, 기름 |
| 플랜지 표준: GB/T17241-98 | 길이 표준: GB12221-89 |
제품 매개변수

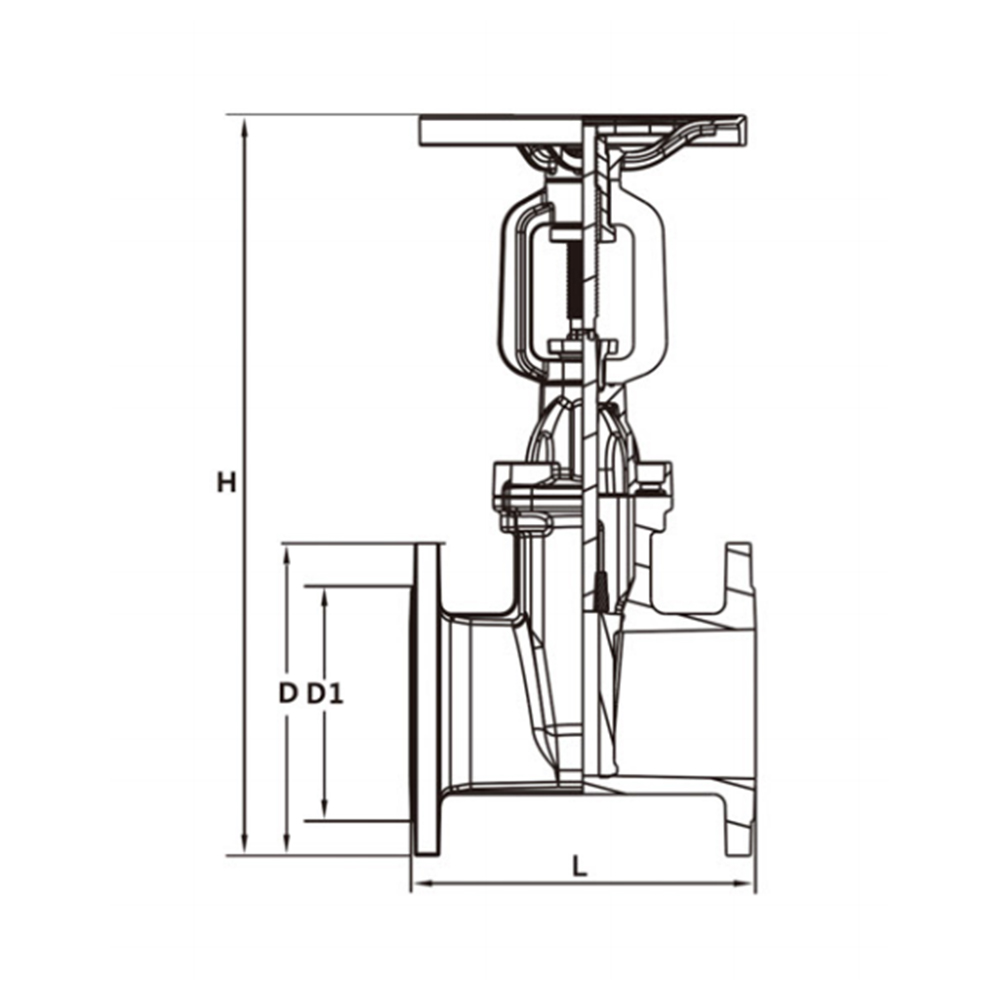

| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| 엘 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 | |
| D 외부 원 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | |
| n개의 구멍 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 | |
| D1센터 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | |
| 수동휠 | 180 | 215 | 285 | 330 | 380 | 465 | |||||
