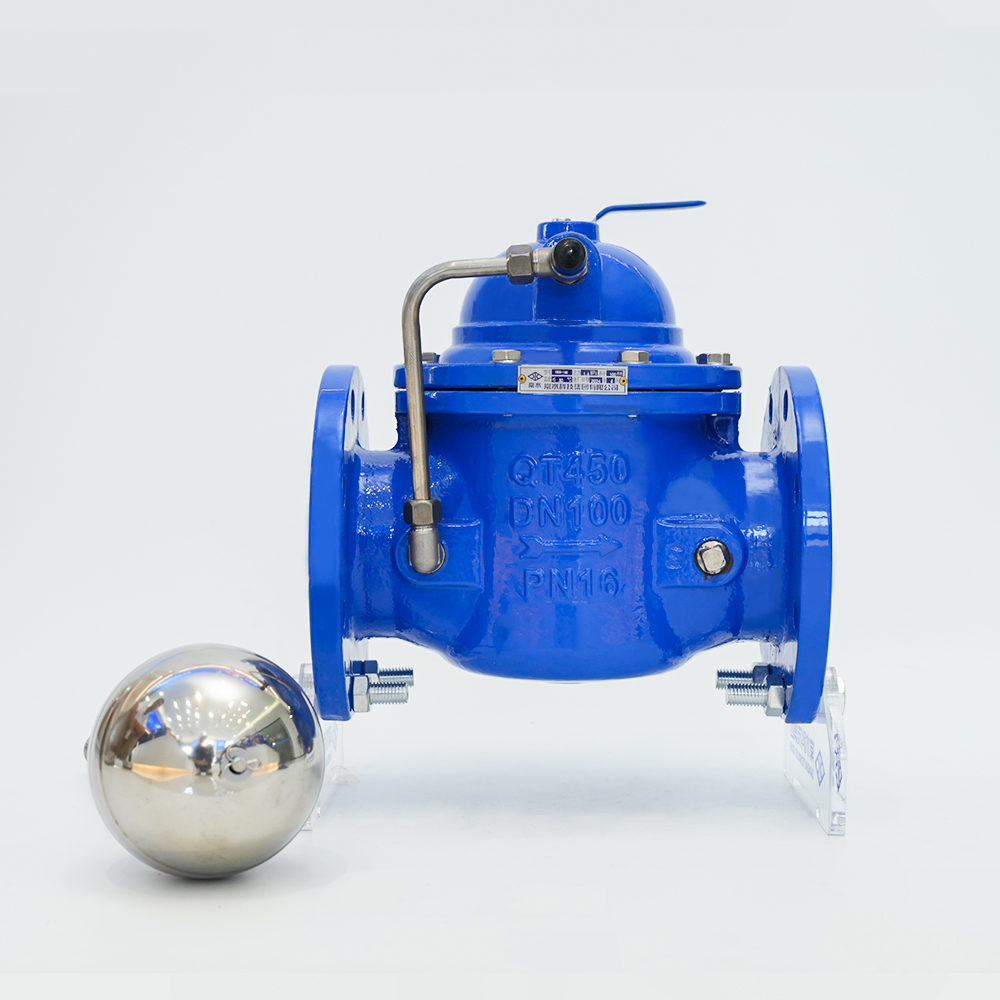

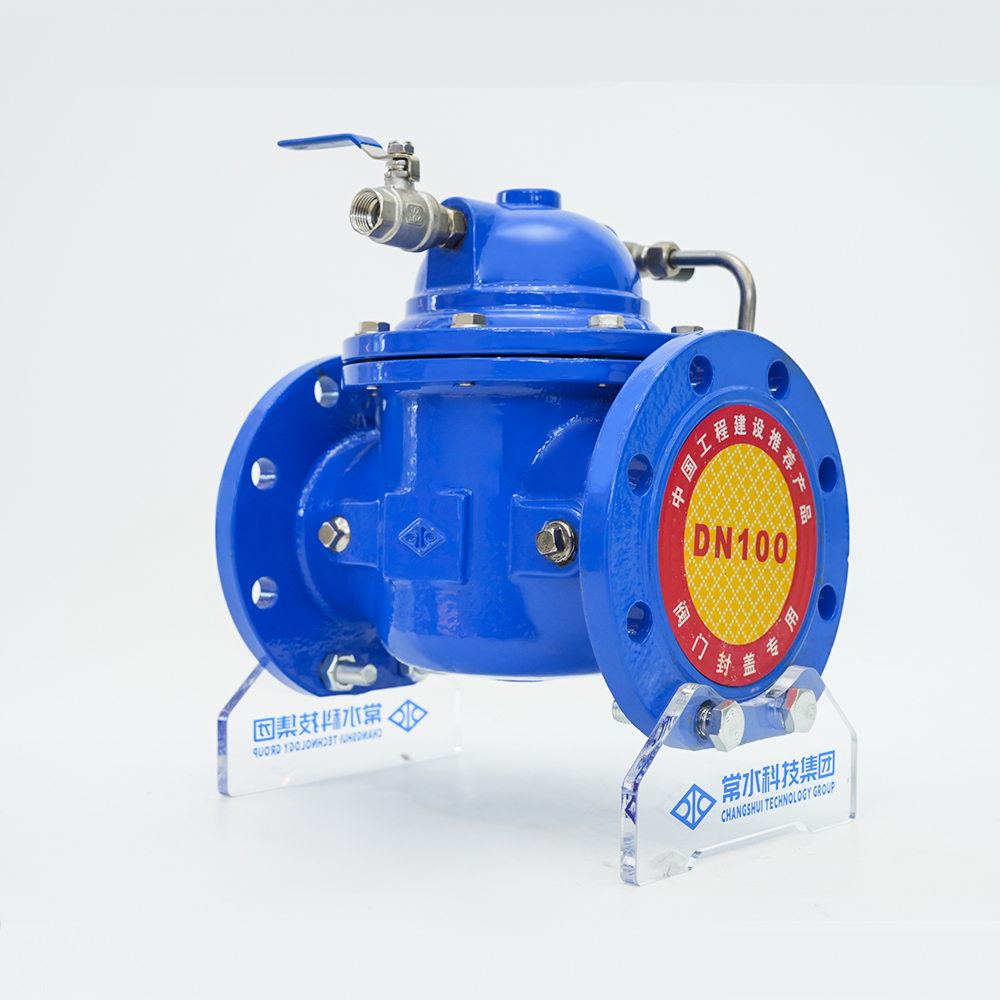

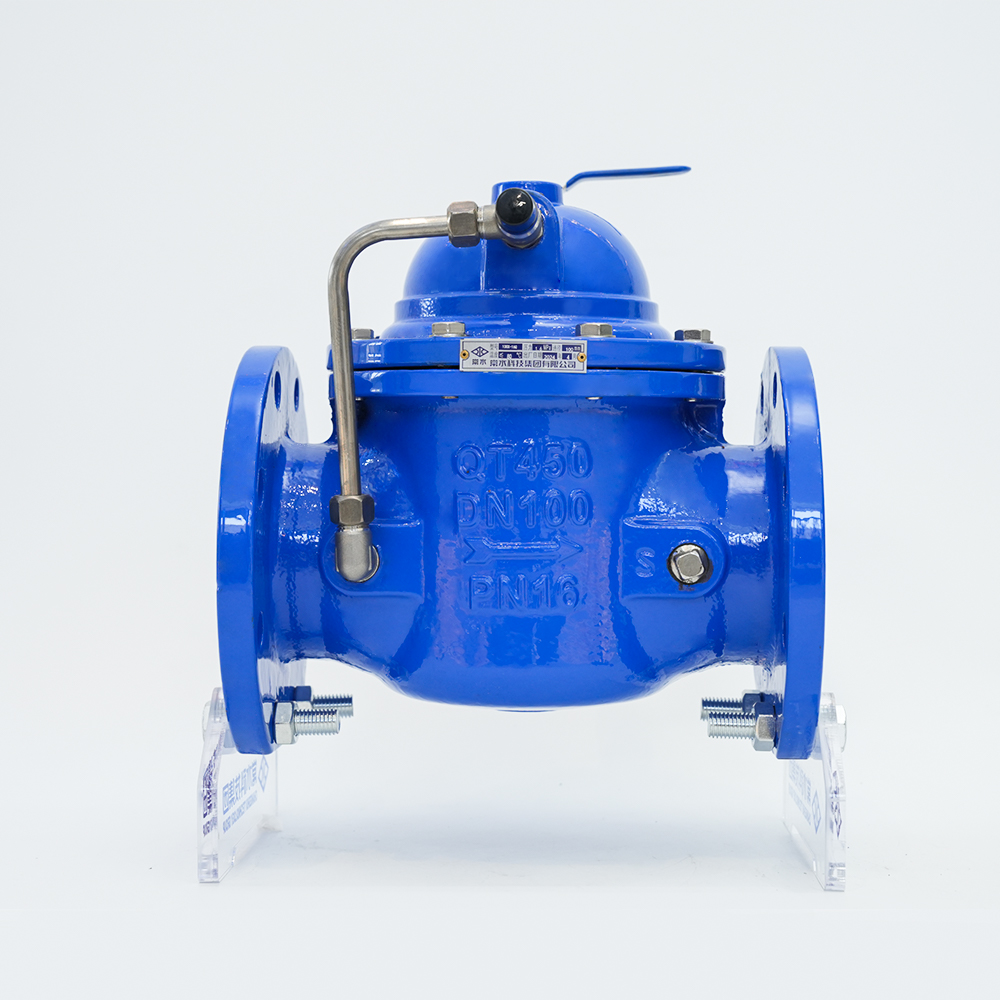

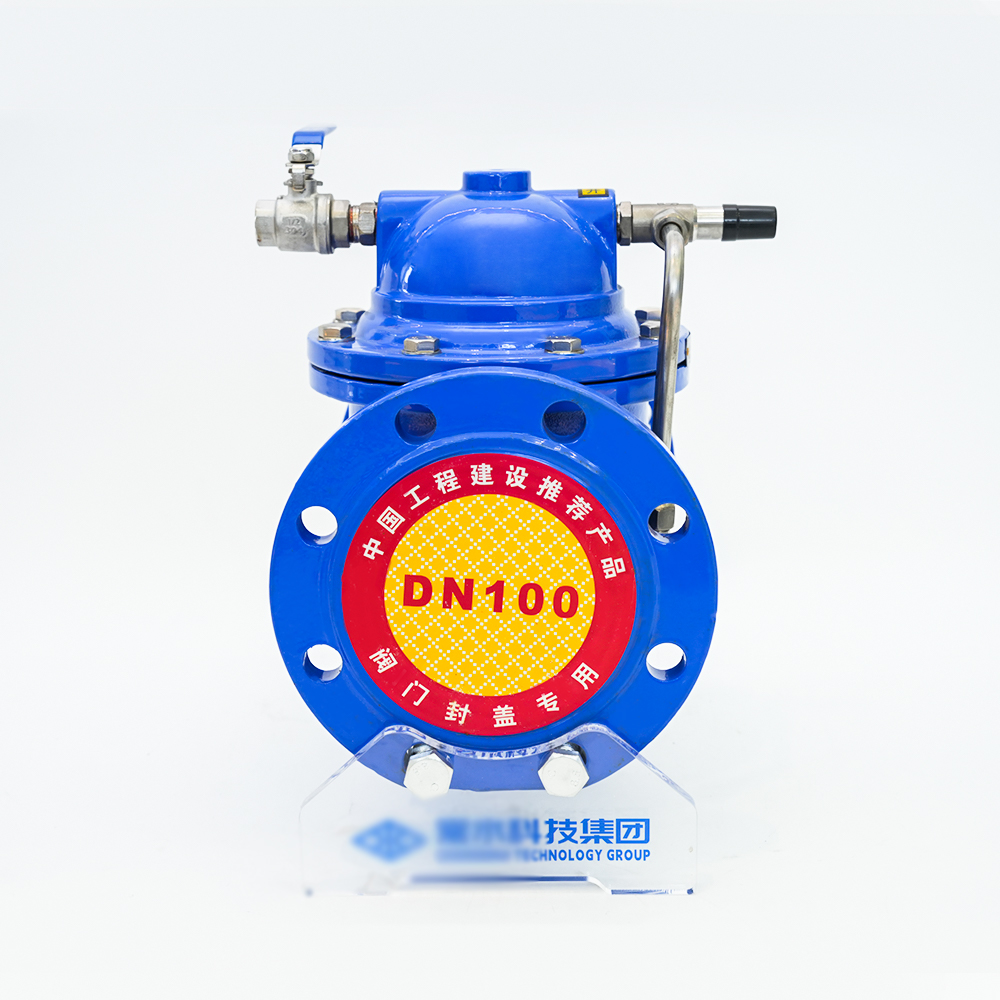

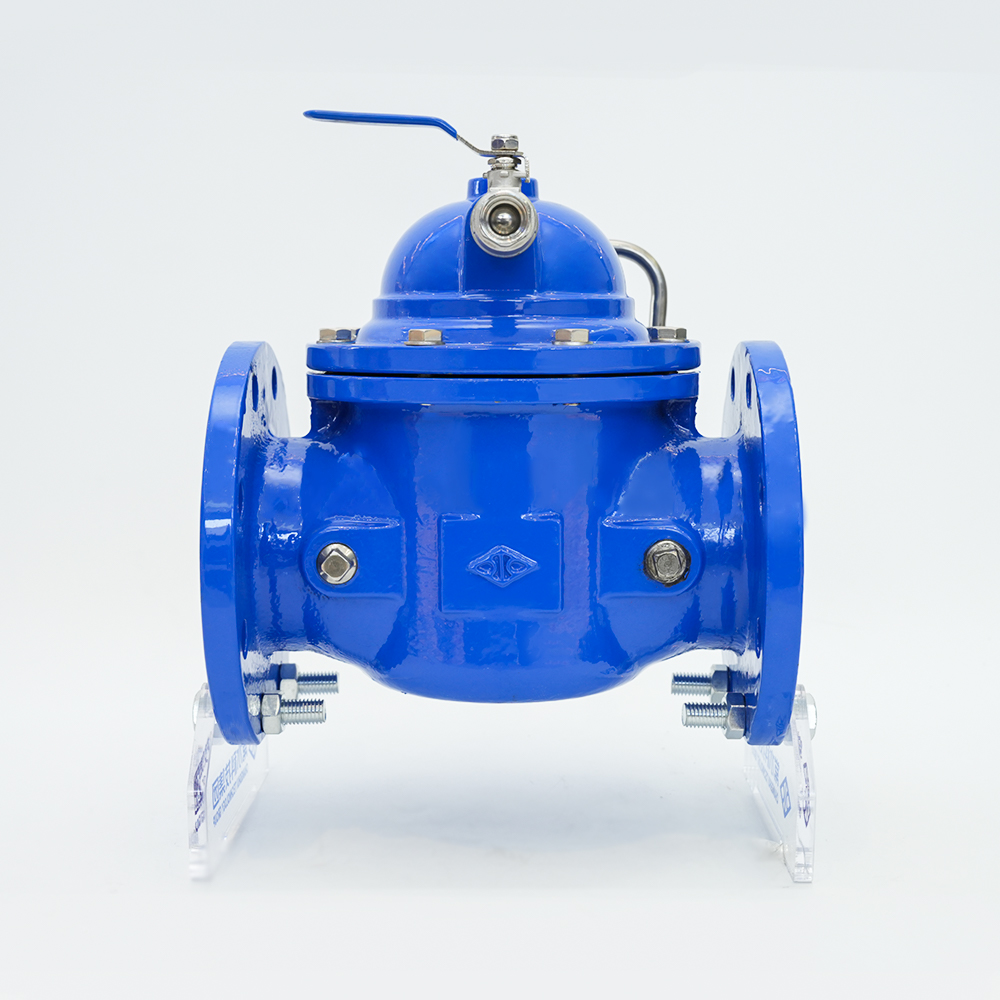

원격 제어 플로트 밸브 100X-16Q

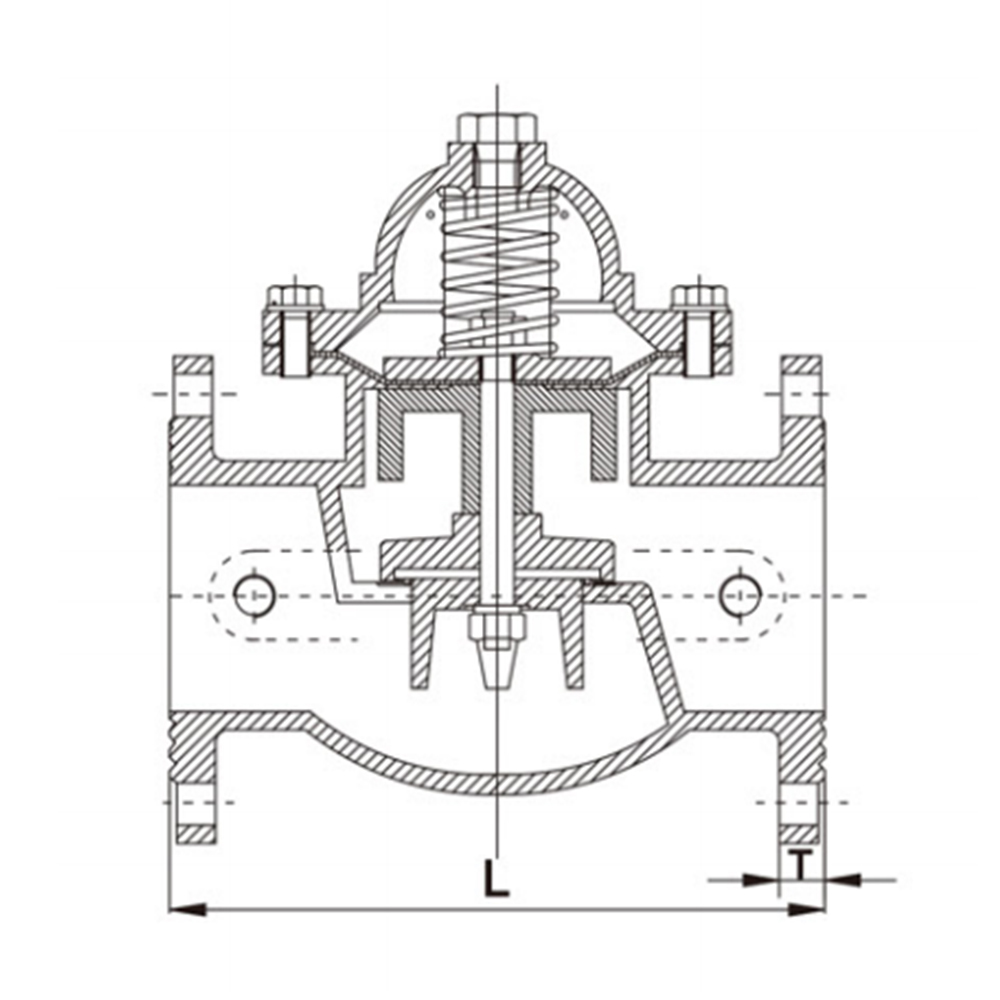

구조적 특징

유압 제어 밸브는 수압에 의해 제어되는 밸브입니다. 이는 메인 밸브와 그에 부착된 도관, 파일럿 밸브, 니들 밸브, 볼 밸브 및 압력 게이지로 구성됩니다. 용도와 기능, 사용장소에 따라 원격조종 플로트 밸브, 감압밸브, 완속폐쇄 체크밸브, 유량제어밸브, 압력릴리프밸브, 유압전동제어밸브 등으로 진화할 수 있다. 유압제어밸브는 다이어프램형과 피스톤형으로 구분된다. 그들의 작동 원리는 동일합니다. 이는 상류와 하류 사이의 압력 차 SP에 의해 구동되고 파일럿 밸브에 의해 제어되어 다이어프램(피스톤)이 유압식으로 차동 작동하고 유압식으로 완전히 자동으로 조정됩니다. 메인 밸브 디스크는 완전히 열렸거나 완전히 닫혔거나 조절된 상태입니다. 다이어프램(피스톤) 위의 제어실로 유입된 압력수가 대기 또는 하류 저압 영역으로 배출되면 밸브 디스크 바닥과 다이어프램 아래에 작용하는 압력 값이 위의 압력 값보다 커서 메인 밸브 디스크가 완전 개방 위치로 밀려납니다. 다이어프램(피스톤) 위의 제어실로 유입되는 압력수가 대기 또는 하류 저압 영역으로 배출될 수 없는 경우 다이어프램(피스톤) 피스톤에 작용하는 힘). 위의 압력 값은 아래의 압력 값보다 크므로 메인 밸브 디스크가 완전히 닫힌 위치로 눌러집니다. 다이어프램(피스톤) 위 제어실의 압력 값이 입구 압력과 출구 압력 사이에 있을 때 메인 밸브 디스크는 조정 상태에 있으며 조정 위치는 도관 시스템의 니들 밸브와 조정 가능한 파일럿 밸브의 연결 제어 효과에 따라 달라집니다. 조정 가능한 파일럿 밸브는 하류 출구 압력을 통해 자체 작은 밸브 포트를 열거나 닫고 그에 따라 변경하여 다이어프램(피스톤) 위에서 제어되는 압력을 변경하고 메인 밸브 디스크의 조정 위치를 제어할 수 있습니다.

제품 사용

밸브는 메인 밸브와 외부 파일럿 밸브로 구성됩니다. 물속에 뜨는 볼을 이용하여 수위 변화에 따른 가이드 밸브를 연결시켜 메인 밸브가 물을 공급하고 닫히게 함으로써 풀(탱크)과 급수탑의 수위를 일정 범위 내로 제어하여 넘침과 저수위를 방지하는 장치입니다. 이 밸브는 산업 및 광산 기업, 민간 건물의 다양한 수영장(탱크) 및 급수탑의 자동 급수 시스템에 적합하며 대기 보일러 순환 급수 시스템에도 사용됩니다. 메인 밸브는 워터해머 현상 없이 빠르게 열리고 천천히 닫힙니다. 단단히 밀봉되어 있어 침수위험이 없습니다.

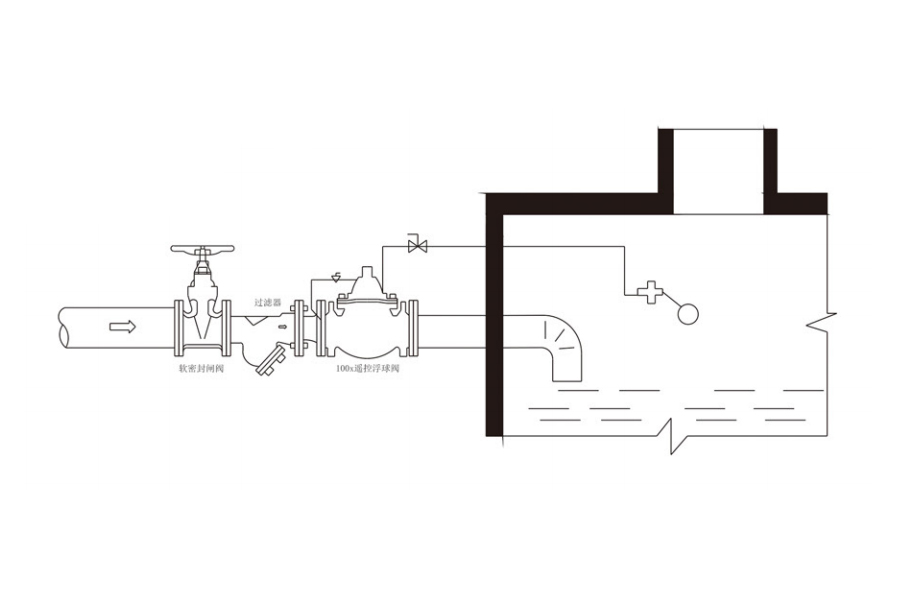

설치 다이어그램
