우리 공장에서 생산되는 게이트 밸브는 게이트 플레이트의 전체 고무 코팅을 사용하여 변형 보상을 생성하여 우수한 밀봉 효과를 달성하고 게이트 밸브의 밀봉 불량, 누출 및 녹이라는 일반적인 현상을 극복합니다. 각종 배관에 설치되어 양방향 차단기로 사용됩니다. 그것은 물 공급 및 배수, 화재 예방, 에어컨, 수처리, 시정, 조선, 전기, 건설 및 식품 제어 유체와 같은 파이프 라인 프로젝트에 널리 사용됩니다.
언어

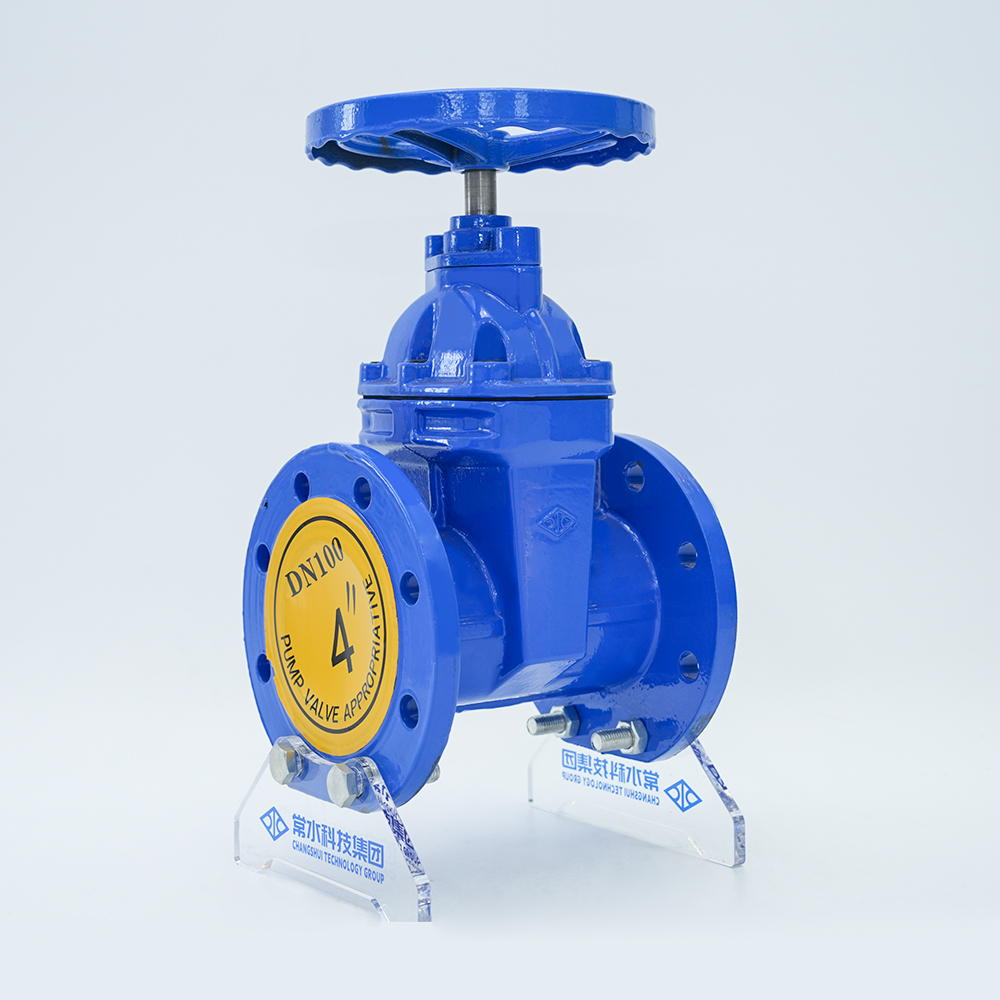

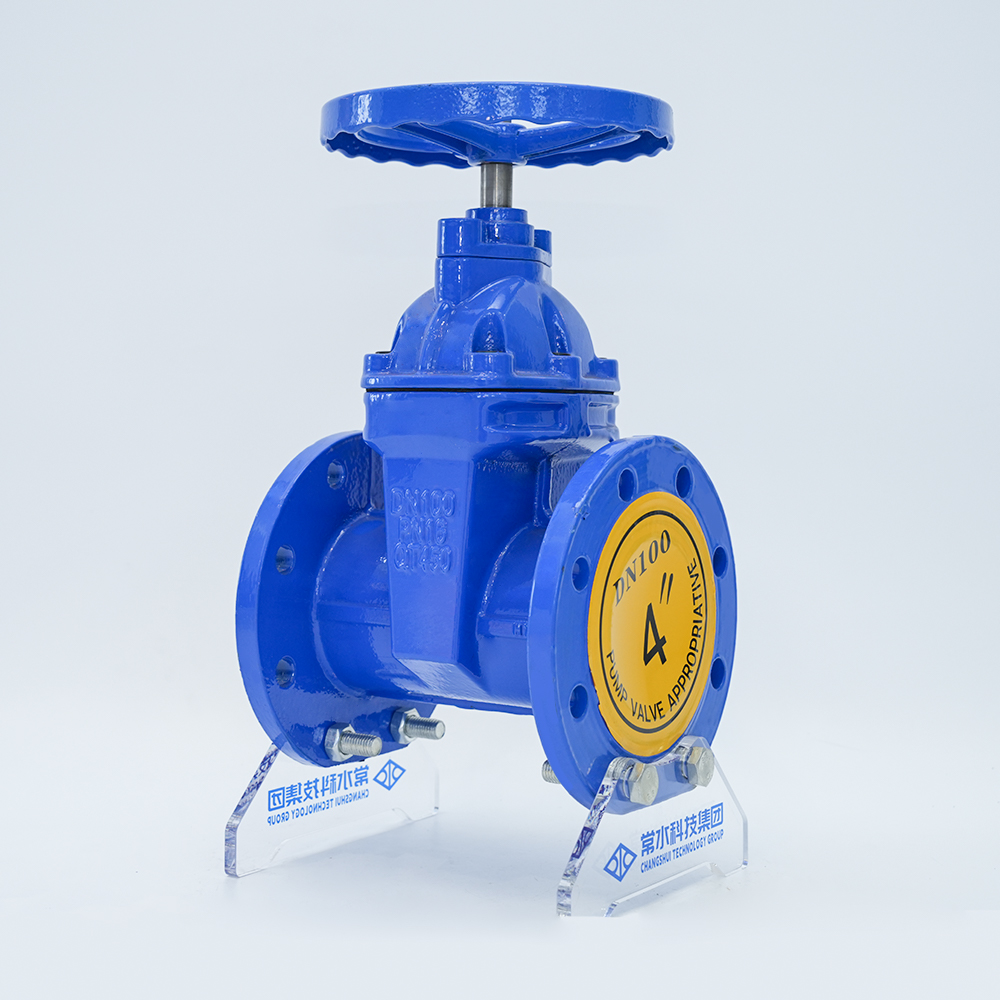

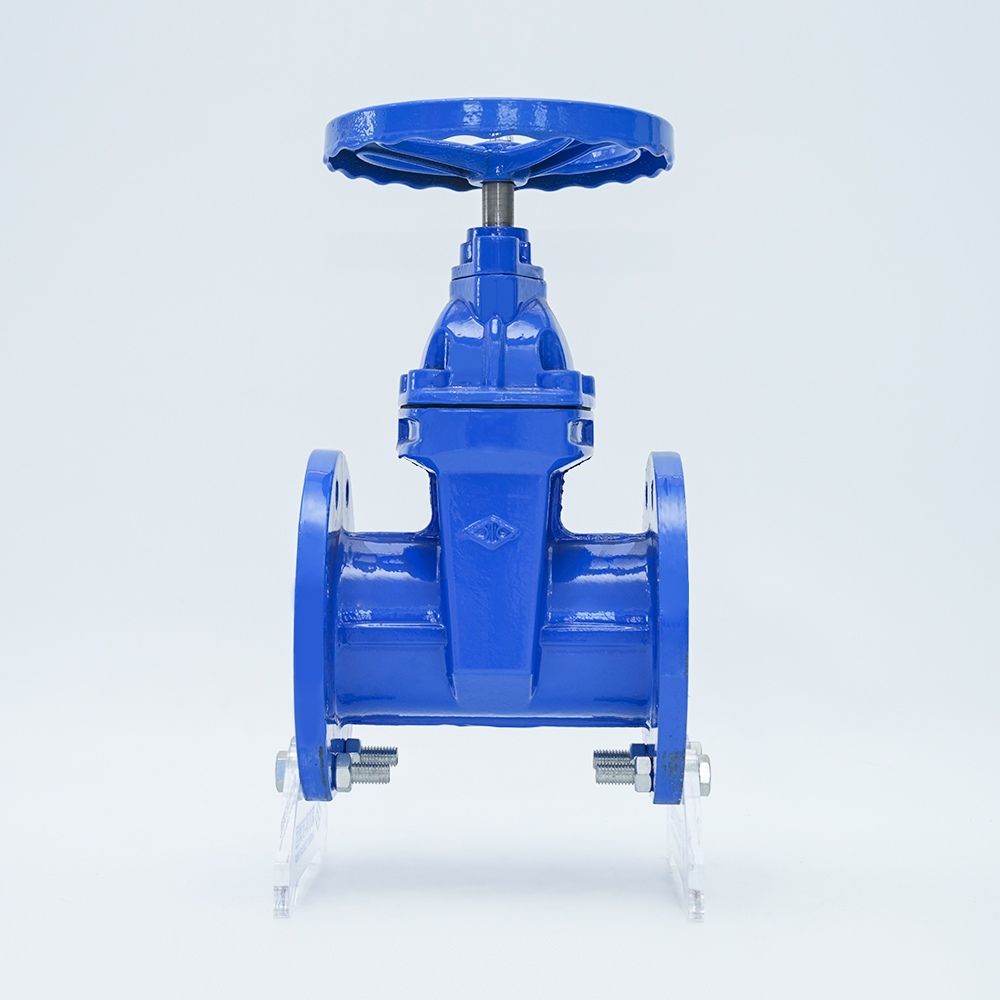

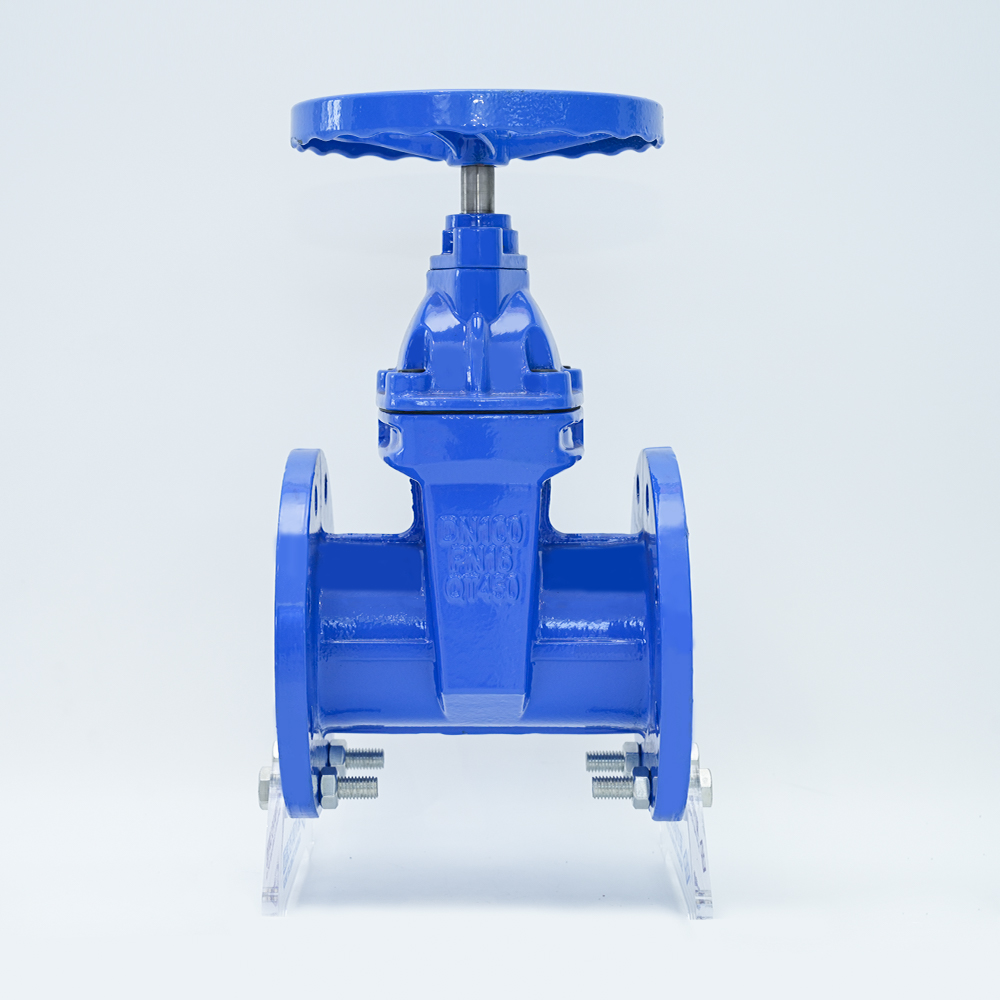

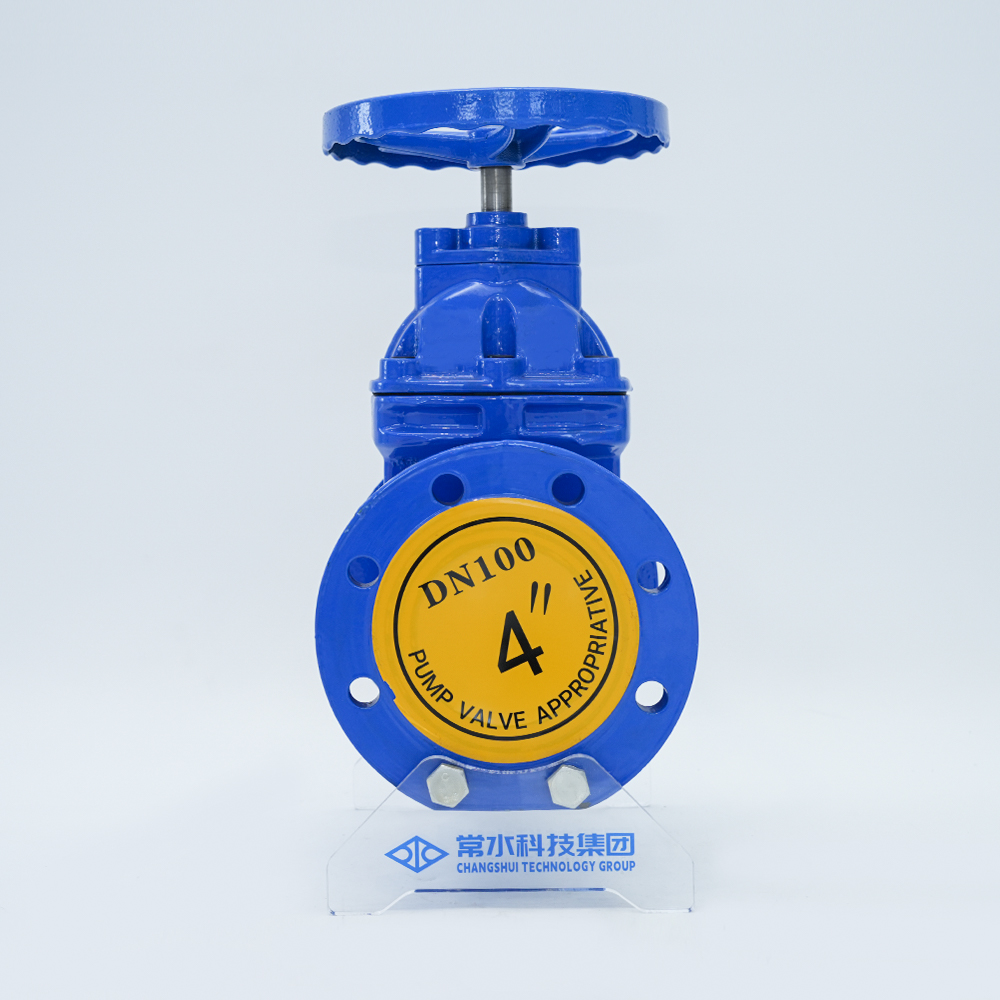

다크 스템 소프트 씰 게이트 밸브 Z45X-16Q
설명
| 본체 재질 | 구상흑연주철 |
| 모델 | Z45X-16Q |
| 사양 | DN50-1200 |
| 공칭 압력 | 1.0/1.6/2.5Mpa |
| 작동 온도 | 0~80°C |
| 적용 가능한 매체 | 물 |
| 디자인 표준 | GB/24924-2016 |
특징
숨겨진 스템 소프트 실드 게이트 밸브는 게이트 플레이트의 전체 고무 코팅을 사용하여 변형 보상을 생성하여 우수한 실링 효과를 얻습니다. 일반 게이트 밸브의 밀봉 불량, 누수, 녹 현상을 극복하고 설치 공간을 더욱 효과적으로 절약합니다. 수돗물, 하수, 건설, 석유, 화학 산업, 식품, 의약품, 섬유, 전력, 선박, 야금, 에너지 시스템 등과 같은 유체 파이프라인의 조절 및 차단 장치로 널리 사용될 수 있습니다.
기술 요구 사항
1. 밸브는 GB/24924-2010 표준에 따라 설계 및 제조되었습니다.
2. 밸브의 구조적 길이는 GB/T12221-2005;3의 규정을 따릅니다. 검사 및 테스트는 GB/T13927-2008의 관련 규정을 준수해야 합니다. 4. 플랜지 치수는 GB/T17241.6-2008. 규정을 준수해야 합니다.
성능사양
| 공칭 크기 | 40/1000 | mm | ||||
| 공칭 압력 | 1.0 | 1.6 | | |||
| 시험압력 | 강도 테스트 | 물 | 1.5 | 물 | 2.4 | |
| 씰 테스트 | 1.1 | 1.76 | ||||
| 공기 밀봉 테스트 | 0.6 | 0.6 | ||||
| 적용온도 | 0-80℃ | |||||
| 적용 가능한 매체 | 물, 기름 등 | |||||

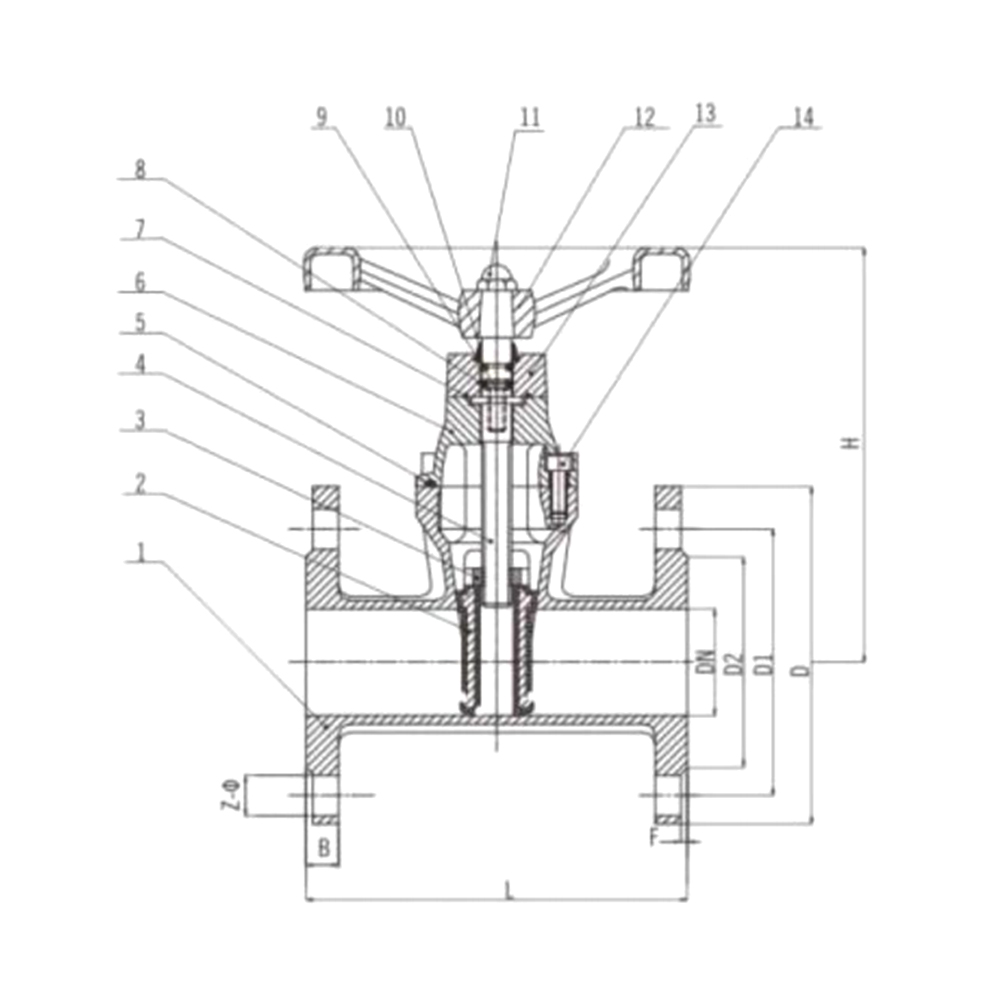

주요재료
| 일련번호 | 이름 | 소재 |
| 1 | 밸브 본체 | QT450 |
| 2 | 밸브 플레이트 | QT450-NBR |
| 3 | 스템 너트 | QT450 |
| 4 | 줄기 | 20Cr13 |
| 5 | 중간 플랜지 씰 | NBR |
| 6 | 보닛 | QT 450 |
| 7 | O-링 | NBR |
| 8 | O-링 | NBR |
| 9 | 접시머리 볼트 | 35# |
| 10 | 더스트 재킷 | NBR |
| 11 | 정원 머리 나사 | 35# |
| 12 | 핸드휠 | QT 405 |
| 13 | 글랜드 | QT 450 |
| 14 | 접시머리 볼트 | 35# |
주요외형치수 및 접속치수(mm)
| 디N | 엘 | 디 | 디1 | 디2 | C | 에프 | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 8-ф23 | 630 |
| 250 | 330 | 395 | 350 | 319 | 22 | 3 | 12-ф23 | 645 |
| 300 | 356 | 445 | 400 | 370 | 24.5 | 4 | 12-ф23 | 697 |
| 350 | 381 | 505 | 460 | 429 | 24.5 | 4 | 16-ф23 | 802 |
| 400 | 406 | 565 | 515 | 480 | 24.5 | 4 | 16-ф28 | 842 |
| 450 | 432 | 615 | 565 | 530 | 25.5 | 4 | 20-ф28 | 1060 |
| 500 | 457 | 670 | 620 | 583 | 26.5 | 4 | 20-ф28 | 1170 |
| 600 | 508 | 780 | 725 | 682 | 30 | 5 | 20-ф31 | 1300 |
| 700 | 610 | 895 | 840 | 794 | 32.5 | 5 | 24-ф31 | 1550 |
| 800 | 660 | 1015 | 950 | 901 | 35 | 5 | 24-ф34 | 1750 |
| 900 | 711 | 1115 | 1050 | 1001 | 37.5 | 5 | 28-ф34 | 1950 |
| 1000 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-ф37 | 2170 |
주요외형치수 및 접속치수(mm)
| 디N | 엘 | 디 | 디1 | 디2 | C | 에프 | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 12-ф23 | 630 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12-ф28 | 645 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12-ф28 | 697 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16-ф28 | 802 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16-ф31 | 842 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20-ф31 | 1060 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20-ф34 | 1170 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20-ф37 | 1300 |
| 700 | 610 | 910 | 840 | 794 | 39.5 | 5 | 24-ф37 | 1550 |
| 800 | 660 | 1025 | 950 | 901 | 43 | 5 | 24-ф40 | 1750 |
| 900 | 711 | 1125 | 1050 | 1001 | 46.5 | 5 | 28-ф40 | 1950 |
| 1000 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-ф43 | 2170 |
