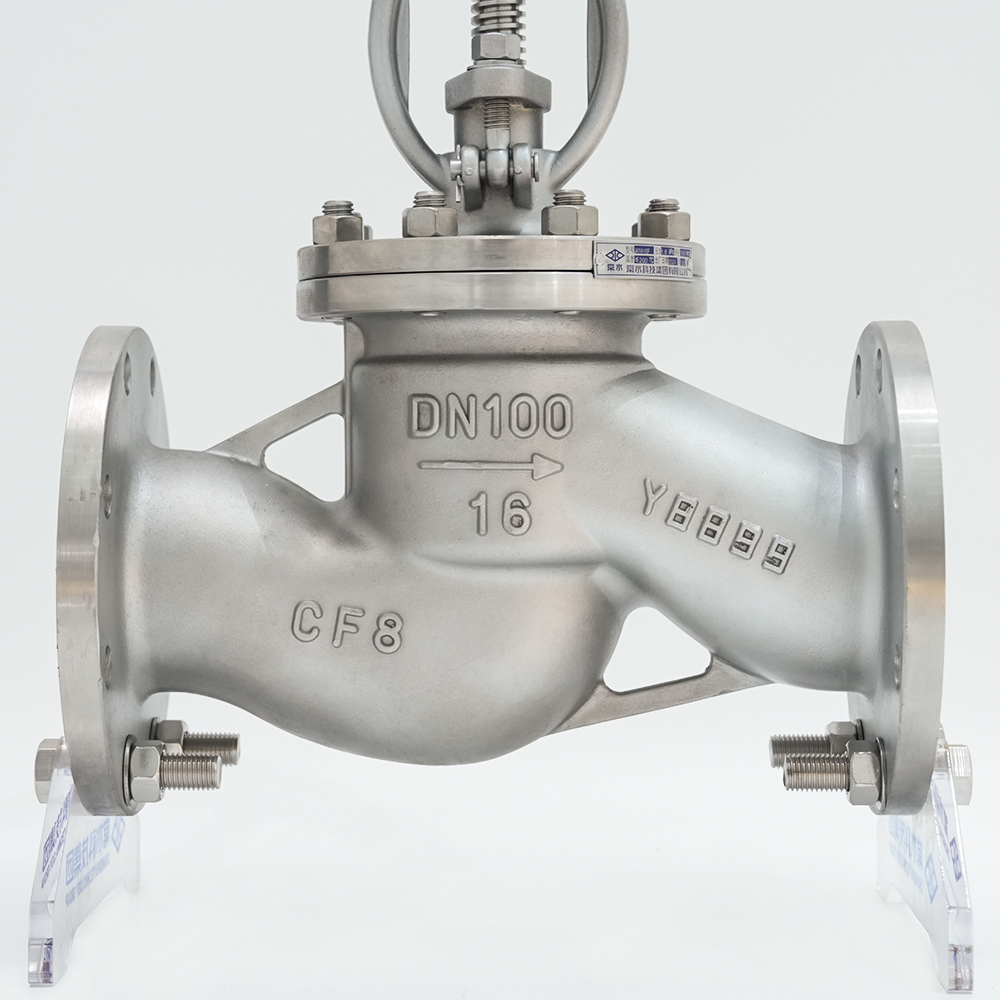

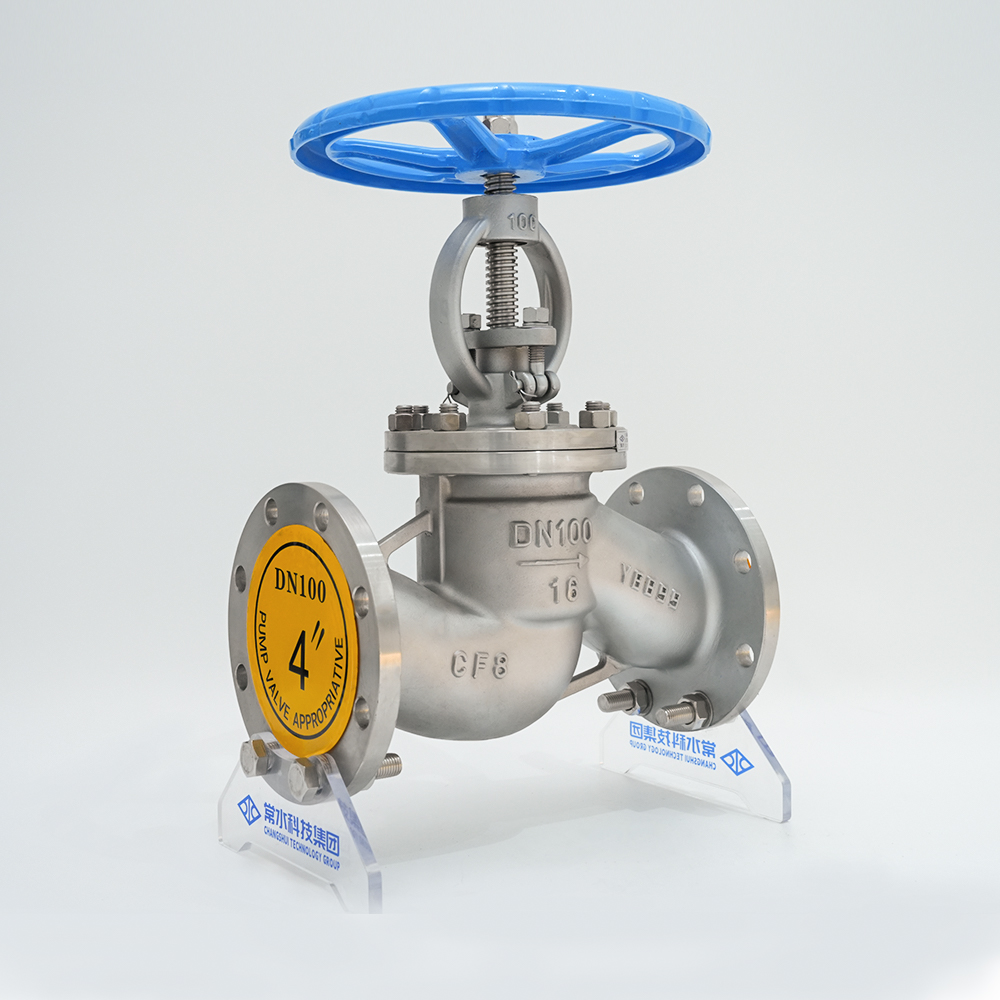

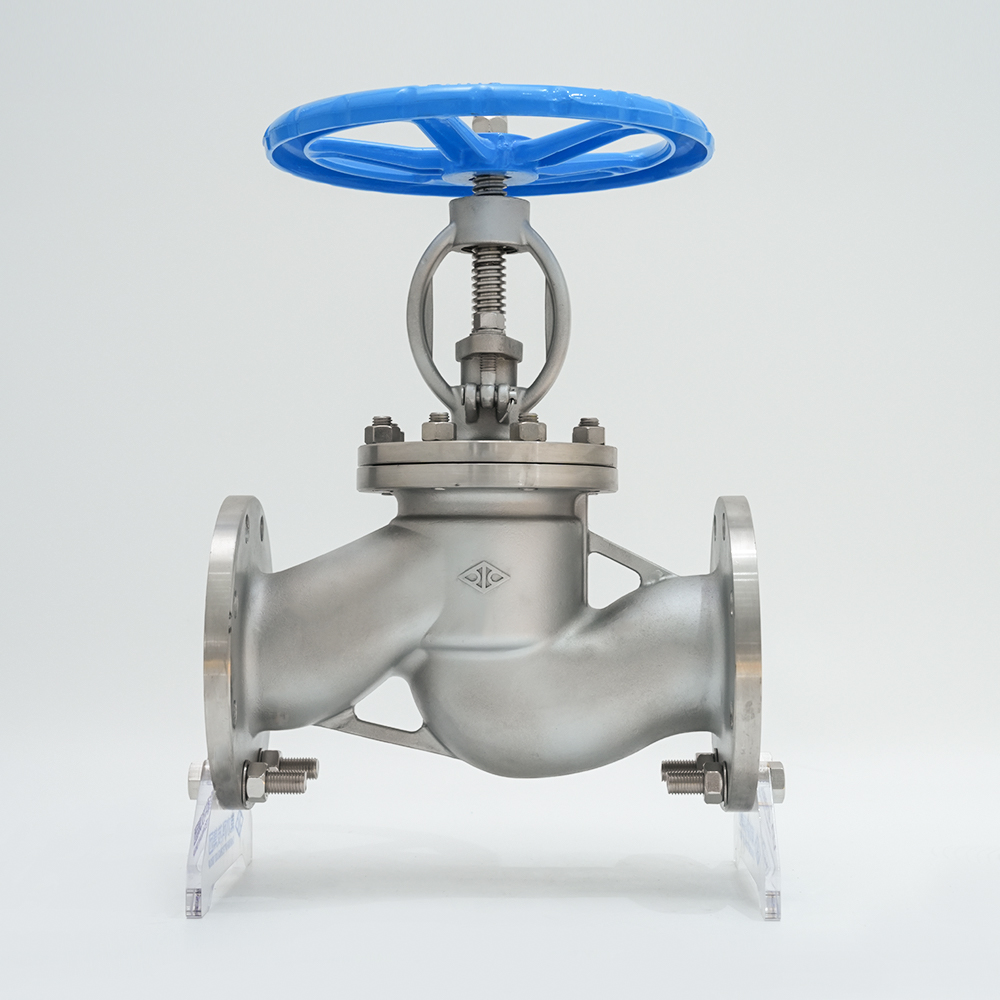

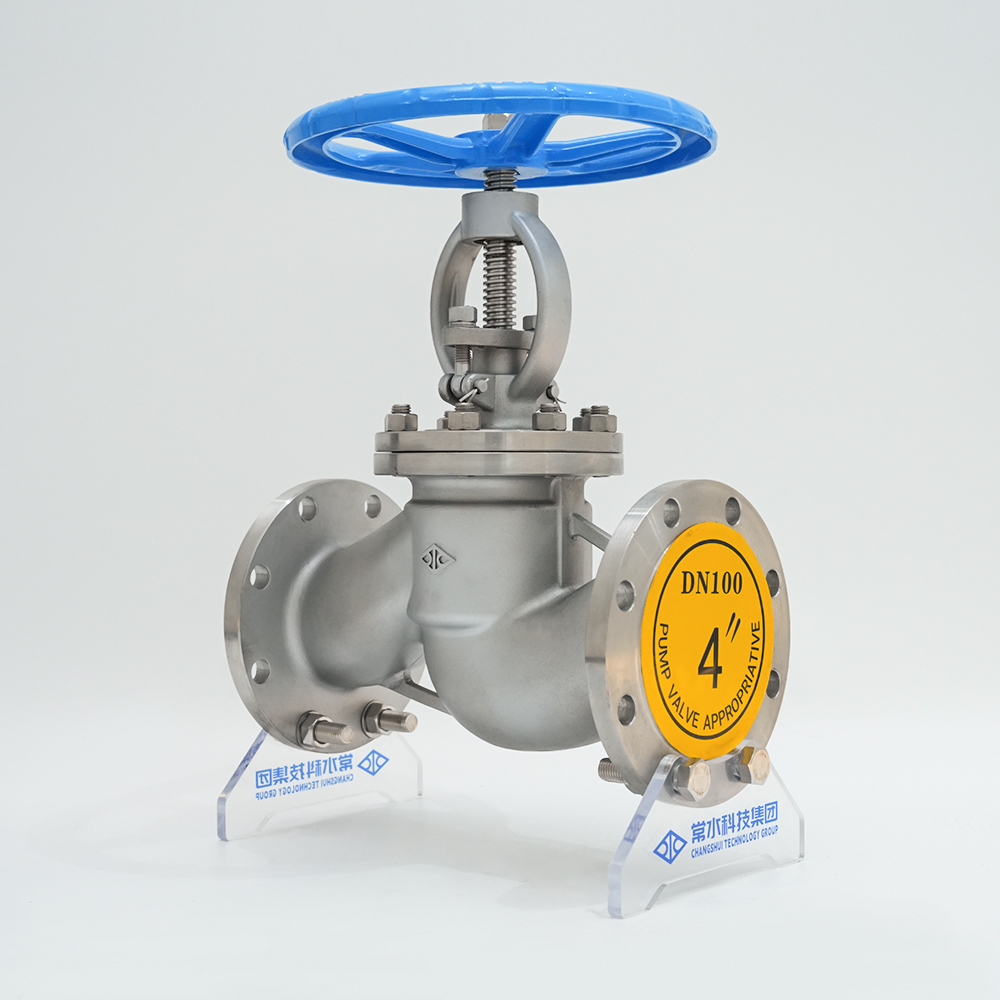

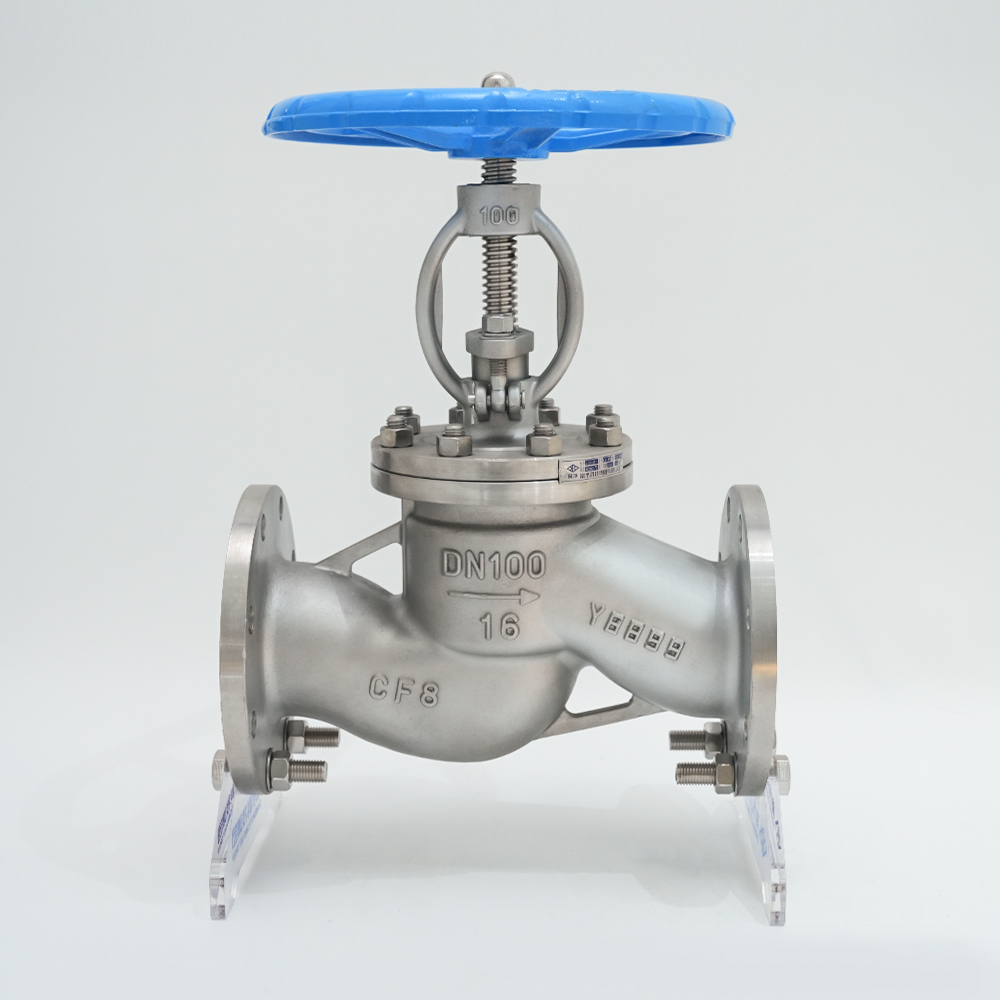

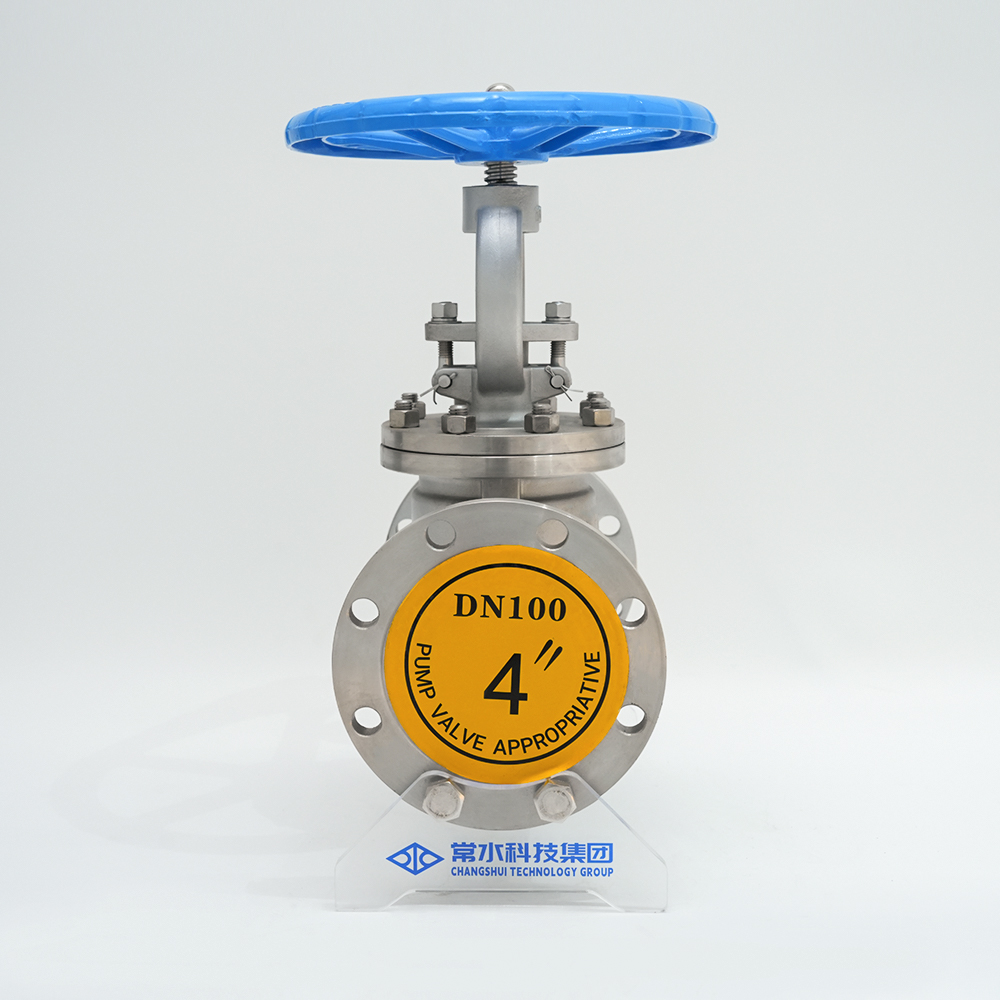

스테인레스 스틸 플랜지 스톱 밸브 J41W-16P

홈 / 제품 / 스테인레스 스틸 밸브 / 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P

스테인레스 스틸 플랜지 스톱 밸브 J41W-16P

  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
  • 스테인레스 스틸 플랜지 스톱 밸브 J41W-16P
문의하기

PREV：이전글이 없습니다다음：스테인레스 스틸 플랜지 볼 밸브 Q41F-16P
설명

구조적 장점과 특징

1. 제품은 합리적인 구조, 안정적인 밀봉, 성능 및 아름다운 모양으로 국가 표준 GB 12235에 따라 설계 및 제조되었습니다.
2. 플랩 밸브, 코발트 기반 합금 용접으로 만들어진 철 기반 aly 또는 위성 (elie)의 밸브 시트 밀봉 표면, 내마모성, 고온, 부식, 내마모 성능, 긴 수명.
3. 줄기 담금질 및 질소 처리로 부식 및 긁힘에 대한 저항성이 우수합니다.
4. 다양한 프로젝트 요구 사항과 사용자 요구 사항을 충족하기 위해 다양한 표준 파이프 플랜지 및 플랜지 밀봉 표면 유형과 함께 사용할 수 있습니다.
5. 몸체 재질의 다양성, 패킹, 개스킷은 실제 작업 조건이나 사용자가 합리적인 옵션을 요구하는 것을 기준으로 할 수 있으며 모든 종류의 압력, 온도 및 매체 조건에 적용할 수 있습니다.
6. 스테인레스 스틸 용접으로 만들어진 뒷좌석이나 몸체를 나사 연결로 밀봉하고, 밀봉하고, 논스톱으로 편리하고 효율적인 방법으로 플링을 안정적으로 교체해도 시스템 작동에 영향을 미치지 않습니다.


표준 및 규범

설계 및 제조 구조 길이 압력 온도 등급 연결플랜지 테스트 및 검사
GB 12235 GB 12221 GB 12224 JB/T 79/82~1994
GB 9113
HG 20592-20635 		JB/T 9092-1999
GB 13927

주요 구성품 재질

이름 소재
본체/보닛 CF8 CF3 CF8M CF3M WCB 엘CB WC6 WC9 C5
웨지 CF8 CF3 CF8M CF3M WCB 엘CB WC6 WC9 C5
줄기 F304 F304L F316 F316L 2CR13 F304 F304 F304 F304
줄기 Nut 알루미늄 청동
포장 PTFE/유연한 흑연 흑연
개스킷 PTFE/금속 랩 매트 흑연
글랜드 CF8 CF3 CF8M CF3M WCB 엘CB WC6 WC9 C5
볼트 35CrMoA
너트 스테인레스 스틸 45、35CrMoA
핸드휠 스테인레스 스틸        Cast Steel

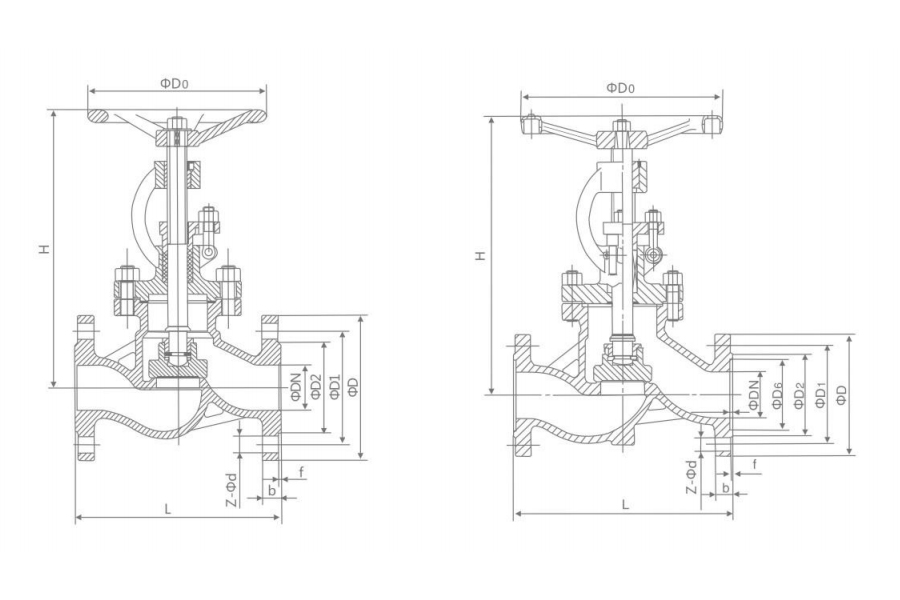

주요 외부 및 연결 치수

PN(MPa) 디N(mm) 크기(mm)
전기 기기
모델 		벽 두께
L D D1 D2 D6 b-f f2 Z-Φd H D0
1.6 10 130 90 60 40 16-2 4-Φ14 198 120 6.4
15 130 95 65 45 16-2 4-Φ14 218 120 6.4
20 150 105 75 55 18-2 4-Φ14 230 140 6.4
25 160 115 85 65 18-2 4-Φ14 240 160 6.4
32 180 140 100 78 18-2 4-Φ18 250 180 6.4
40 200 150 110 85 18-3 4-Φ18 262 200 6.4
50 230 165 125 100 18-3 4-Φ18 280 240 DZW10A 7.9
65 290 185 145 120 18-3 8-Φ18 327 280 DZW10A 11
80 310 200 160 135 20-3 8-Φ18 355 280 DZW10A 11.5
100 350 220 180 155 20-3 8-Φ18 415 320 DZW15A 12.5
125 400 250 210 185 22-3 8-Φ18 460 360 DZW20A 13
150 480 285 240 210 22-3 8-Φ22 510 400 DZW30A 13.5
200 600 340 295 265 24-3 12-Φ22 588 400 DZW45A 15
250 650 405 355 320 26-3 12-Φ26 725 450 DZW60A 16
300 750 460 410 375 28-4 12-Φ26 925 500 DZW90 18
350 850 520 470 435 30-4 16-Φ26 1030 600 DZW120 19
400 950 580 525 485 32-4 16-Φ30 1170 700 DZW180 21
450 1050 640 585 545 40-4 20-Φ30 1220 800 DZW180 21.5
500 1150 715 650 608 44-4 20-Φ33 1410 900 DZW250 22
600 1350 840 770 718 54-5 20-Φ36 1610 1000 DZW350 25
